Gost na jeřábu: studujeme stávající normativní dokumenty pro

Účelem tohoto článku je zjistit, které státní normy regulují výrobu ventilů. Seznamujeme se s několika stávajícími GOST a zkoumáme jejich základní požadavky. Tak pojď.

Seznam

Začněme krátkým seznamem dokumentů, s nimiž musíme kontaktovat.

• GOST 25809-96 Je určen typům a velikostem vyráběných směšovačů a kohoutků.

Je zajímavé, že dovážená instalace se většinou hodí i do rozměrů stanovených standardem - prostě proto, že její doporučení vycházejí z vlastností anatomie člověka.

• GOST 21345-2005 popisuje obecné technické podmínky pro výrobu kulových a korkových jeřábů. S určitými rezervami: jsou určeny pro potrubí s tlakem do 250 atmosfér a nemohou být používány ve zvláštních podmínkách (v jaderné energii, při přepravě korozních kapalin apod.).
• GOST 9544-2005 obsahuje normy těsnosti ventilů a klasifikuje je podle třídy těsnosti.
• GOST 10944-97 obsahuje technické podmínky pro výrobu regulačních jeřábů (tlumivky, třístupňové, atd.).

GOST 25809-96

Označení

Norma mimo jiné stanovuje standardy pro označení baterií a směšovačů. Na jejich označení by měla být použita následující poznámka:

Pokyny pro čtení štítku jsou jednoduché a jednoduché.

Označení zahrnuje:

1. Typ sanitárního zařízení (Cm nebo Cr).
2. Sekvence písmen.
3. Odkaz na standard.

Takže SM-MDTSBA GOST 25908-96 je klasická kuchyňská baterie: je určena k mytí, vybavená dvěma kohouty, potrubí je vložena do jednoho centrálního otvoru, těleso kohoutu je připevněno k umyvadlu samotnému, hubice je vybavena provzdušňovačem.

Požadavky

Neposkytneme všechny možnosti pro výrobu kohoutků a směšovačů, jejichž základní rozměry jsou standardem: ti, kteří mají zájem, se mohou seznámit s celým svým samostatným textem.

Vyberte pouze klíčové body.

• Tvar trupu, palce, housenky a spínačů není standardem regulován a je určen pracovními výkresy.
• Nástěnné směšovače by měly mít středovou vzdálenost na vložce, a to 100 nebo 150 mm.

Nicméně: v praxi se všechny domácí výrobky, které lze nalézt na trhu, vyrábějí se středovou vzdáleností 150 mm.

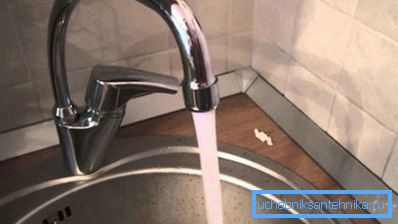

• Pohanka by měla být opatřena provzdušňovačem, vyrovnávacím zařízením (krátkou svislou částí, která zabraňuje rozstřiku vody ve směru okraje umyvadla) nebo roztřepená.

• Centrální směšovače mohou být vyrobeny s odlitým odporem nebo ohebnou vložkou.

Autorská poznámka: teď už nejsou k prodeji téměř žádné odlitky, což je dobrá zpráva. Výměna tee mixeru - vánočního stromku s vlastními rukama je spojena s částečnou demontáží dodávky oceli, je velmi únavná a trvá nejméně hodinu. Pro srovnání - mixér na hadicích se změní za 15 minut se dvěma kouřovými přestávkami.

• Vlákna pro připojení sprchové hadice k tělu kohoutku a konvice musí mít velikost G1 / 2 (půl palec), pro gus - G3 / 4 (tři čtvrtiny palce).
• Palubní baterie by měly být namontovány na otvory v umyvadlech a umyvadlech o velikosti 34 mm.

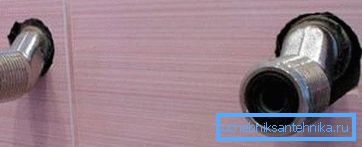

• Oddělovače (výstřednice pro montáž na stěnu) musí mít výstřednost 3 mm. Vyrovnává odchylky instalace potrubí od standardní střední vzdálenosti. Navíc tvar kostek by měl umožňovat jejich zkroucení: jsou opatřeny výčnělky uvnitř nebo fazetami venku.


• Míchadla musí být dodávána kompletní, s kompletní sadou hadic a těsnění.

GOST 21345-2005

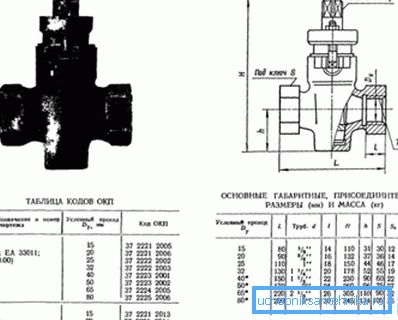

Standard má mezinárodní status: je přijat na území 12 států bývalého SSSR. Potřeba nahradit dříve existující GOST 21345-78 vznikla z důvodů spíše organizačních než technologických: kulový kohout podle GOST 21345-78 nemá žádné vážné strukturální odlišnosti od svých moderních protějšků; konstrukce korkových ventilů prošla během posledních půl století zásadními změnami.

Jaký má být korkový nebo kulový kohout podle GOST 21345-2005?

• V plnoproudovém jeřábu nesmí být účinný průměr menší než 95% průměru vstupní trysky o velikosti do DN350 a ne méně než 92% o velikosti DN400 a více. Účinný průměr ventilu se zúženým průchodem je koordinován se spotřebitelem.

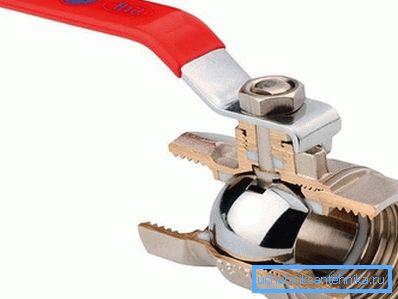

Důležité: moderní kulové kohouty přitahují mimo jiné minimální hydraulický odpor. Zúžený průchod snižuje tuto výhodu oproti korkovým a šroubovým ventilům na minimum.

• Jmenovitá velikost ventilu podle GOST by měla odpovídat následující tabulce:

• Před montáží jeřábu musí být všechny jeho díly očistěny od nečistot.
• Třecí plochy zástrčky a pouzdra uzávěru ventilu musí být potaženy mazivy bez obsahu kyselin.
• Utažená žlábka může vstoupit do drážky s maximem 30% své vlastní výšky (nejméně 2 mm).
• Při montáži tělesa na čepy, což je typické pro velké průměry, GOST na kulovém ventilu vyžaduje, aby konce šroubů vyčnívaly od matic nejméně jedno otáčení nitě. Hřeby jsou zabaleny v pouzdře, dokud se nezastaví.

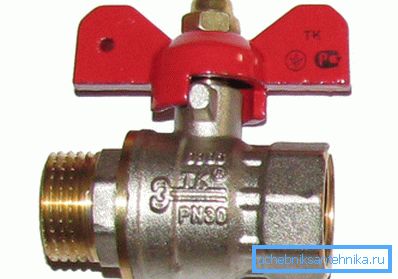

• Pro krajní polohy rukojeti by měly být poskytnuty omezovače.

Mimochodem: korkové kohouty bez rukojetí nemají a v zásadě nemají.

• Jeřáb může být dodán částečně demontovaný, s rukojetí odstraněnou nebo převodovkou (u výrobků s velkým průměrem). Odstraněné díly jsou baleny ve stejné nádobě.

GOST 9544-2005

Jak je kulový ventil klasifikován podle GOST 9544-2005? Jaké jsou požadavky na těsnost brány?

Začněme zkušební metodou. Jsou prováděny jednoduchým a průhledným způsobem: ventilový prvek je hermeticky připevněn k potrubí vhodného průměru, po němž je v něm vytvořen pracovní tlak. Plynové ventily jsou testovány stlačeným vzduchem; Pro kontrolu úniku je ventil umístěn ve vodě.

Doba přetrvávání s kontrolou těsnosti musí odpovídat následující tabulce:

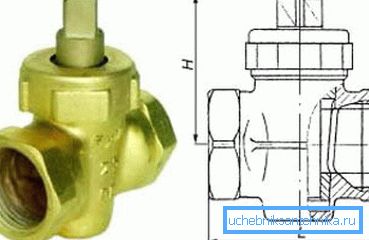

Je zajímavé, že korkový nebo kulový kohout podle GOST 9544-93, nahrazený GOST 9544-2005, byl testován nejen v závislosti na průměru, ale také na typu těsnění. U kovových kovů a nekovových těsnění se doba trvání zkoušky měnila.

Jak jsou přiřazeny hermetické třídy? Uveďte tabulku třídního zařazení v závislosti na objemu úniku při různých jmenovitých průměrech ventilového prvku.

Upozornění: třída A je přiřazena bez přítomnosti viditelných netěsností.

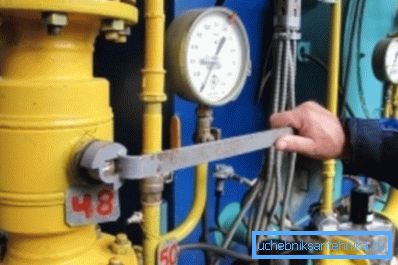

Je užitečné: pro všechny typy moderních kulových ventilů je typická třída těsnosti A. Současně je jejich cena přibližně stejná a často nižší než náklady na korku, šroubové ventily, ocelové a litinové ventily. Vliv takového souboru vlastností na předvolby zákazníků je docela předvídatelný: ostatní typy ventilů a tvarovek jsou rychle vytlačovány z masivního trhu.

GOST 10944-97

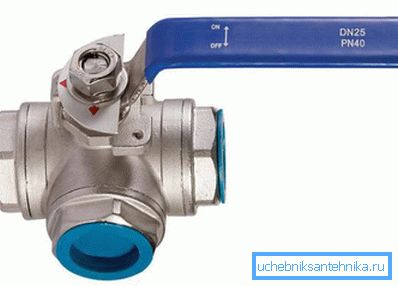

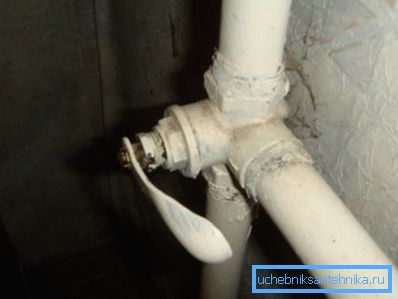

Tato norma GOST pro třícestný ventil, tlumivku a další regulační ventily pro vytápění má také mezinárodní statut; byla však přijata pouze v osmi bývalých odborových republikách. Zvýrazněte hlavní ustanovení dokumentu.

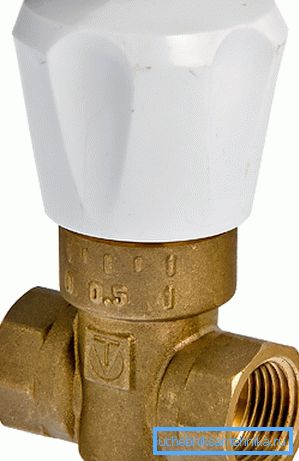

Tato norma platí pro regulaci a zablokování průtoku kohoutků chladicí kapaliny, které zůstávají funkční při teplotách do + 150 ° C a tlaku nejméně 10 kgf / cm2. Popisuje všechny hlavní typy armatur používaných při topení - šroub, kork, kulové kohouty a tlumivky (jejichž regulační jednotkou je pohyblivá vratná jehla).

Označení produktu je určeno:

1. Typ jeřábu. Písmeno B je tedy označeno šnekovým ventilem, písmenem P - korku, W - koulí a D - tlumivem.
2. Funkčnost Zde je seznam symbolů:
3. КРТ - třícestný jeřábový regulátor.
4. KRP - regulace brány jeřábu.
5. KRD - regulace dvojitého nastavení jeřábu.

• KRM - sestava regulace jeřábu.
• KZ - kohoutek.

V uzavřené poloze by řídící ventily neměly překročit 20 cm3 / min pro velikost DN15 a 30 cm3 / min pro DN20 při poklesu tlaku přes ventil o 10 kgf / cm2.

Pokud není kohoutka univerzální a je vhodná pouze pro pravou nebo levou instalaci, je dále označena písmeny P nebo L.

Minimální zkušební tlak, který musí být dodržen všemi standardními ventilovými prvky, je 15 atmosfér.

Vnější povrchy jeřábů jsou zesvětleny (vyčištěny z oxidů a stupnice).

1. Úhel mezi osami závitů by měl být 90 nebo 180 stupňů s přesností úhlu 1 °.
2. Doba výpadku (zejména bez utažení žlázy) by neměla být kratší než 1000 cyklů.
3. Materiál a provedení rukojeti by měly zabránit zahřívání nad +40 ° C v celém rozsahu provozních teplot.
4. Přístroj by měl být dodán s omezovači pohybu rukojeti v extrémních polohách. V tomto případě by konstrukce omezovačů měla vyloučit změnu jejich polohy v životních podmínkách.
5. Při výrobě je povoleno použití následujících materiálů:

• Mosaz - pro tělo a závěr.
• Fluoroplast - pro těsnící spoje.
• Rukojeti - z polypropylenu, polyamidu a polystyrenů s ocelovým jádrem nebo vloženými díly.

Na štítku na obalu musí být uvedeno logo výrobce, jmenovitý průměr a maximální pracovní tlak a v šnekových ventilech a tlumivech - směr proudění chladicí kapaliny. Pouzdro je označeno konvexním nebo stlačeným písmem.

Závěr

Doufáme, že naše znalost současných regulačních dokumentů bude pro čtenáře užitečné. Video v tomto článku tradičně obsahuje další materiály o tématech, o kterých diskutujeme. Úspěchy!
