Externí vodovody a kanalizační sítě: regulační požadavky a

Která SNiP na vnějších vodovodních a kanalizačních sítích je v současné době v platnosti? Jaké požadavky kladou návrháři a instalatéři? Jaké materiály jsou vyrobeny z venkovních vodovodů? Jaké jsou kanalizační systémy? Pokusíme se odpovědět na tyto otázky.

Regulační dokumenty

V oblasti, která nás zaujímá, jsou dvě SNiPs:

• SNiP o návrhu vnějších sítí vodovodů a kanalizací číslo 3.05.04-85.
• SNiP 02.04.02-84, obsahující požadavky na výstavbu vnějšího zásobování vodou.

Navíc: pro přípravu pracovních výkresů vnějších sítí, které nás zajímají, existuje samostatná GOST. GOST 21.604-84 byla uvedena do provozu 1. července 1983 a zůstává platná dodnes.

Podívejme se na klíčové požadavky obou dokumentů.

SNiP 3.05.04-85

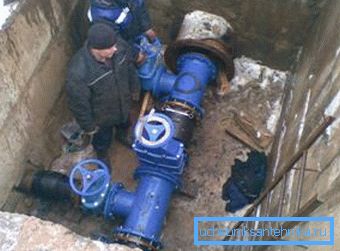

Jak má být provedena instalace vnějších sítí vodovodu a kanalizace podle SNiP? Při přemísťování prvků potrubí s ochranným povlakem by se měly používat metody nakládání a přepravy, které vylučují poškození povlaku.

Uspořádání trubek v příkopu by mělo vyloučit pronikání cizích předmětů do nich. Před montáží potrubí jsou jeho prvky kontrolovány zevnitř a vyčištěny od jakékoli kontaminace.

Při montáži netlakového potrubí z zvonovitých trubek na nerovný terén by měly být uloženy se štěrbinami ve svahu. Pokyn je spojen s nižší pravděpodobností úniku během odtržení spojení v tomto případě.

Rovnost potrubí v přímých úsecích je zkontrolována vizuálně, pro odstup pomocí zrcadla.

Maximální přípustné odchylky od polohy osy potrubí stanovených v projektu jsou:

Tlakové potrubí lze položit v mírném oblouku nebo křivce, a to za dvou podmínek:

• Jsou namontovány z trubek s gumovými těsněními..

• Úhel natočení na každé zásuvce nepřesahuje 2 úhlové stupně o průměru do 600 mm a 1 úhlovém stupni o průměru větším než 600 mm.

Při razování zásuvek jsou trubky vystředěny tak, aby šířka štěrbiny v zásuvce byla stejná po celém obvodu.

Svařované ocelové trubky jsou namontovány s posunutím svaru (rovný nebo spirálový) nejméně o 100 mm. Výjimkou jsou potrubí se vstupem a venem.

Venkovní kanalizační a kanalizační sítě jsou umístěny pomocí litinových trubek bez gumových těsnění s těsněním zásuvek s dehtovým nebo bituminizovaným kabelem a utěsněním azbestocementovou maltou. Podobně je dokončeno spojení betonových a železobetonových potrubí.

Nicméně: při sestavování potrubí malého průměru s vlastními rukama je mnohem jednodušší použít sanitární silikonové těsnění pro potrubí.

SNiP 02.04.02-84

Kvalita vody dodávané pro použití v domácnosti by měla splňovat všechny požadavky GOST 2874-82.

Poznámka: Tento dokument je nyní ukončen. Požadavky na kvalitu vody jsou obsaženy v SanPiN 2.1.4.1074-01.

Při návrhu vodovodního systému je třeba postupovat podle následujících standardů spotřeby vody:

Hlava by neměla být menší než:

• Při vstupu do jednopatrové budovy - 10 metrů.
• U vchodu do vícepodlažní budovy - 10 m + 4 m na každém patře budovy.
• Na sloupku ulic - 10 metrů.

Pokud je v nízkopodlažních budovách vybudována vícepodlažní budova, je dodávána s vlastní čerpací stanicí.

Zdrojem vody může být:

1. Kanály, řeky.
2. Jezera, rybníky a nádrže.

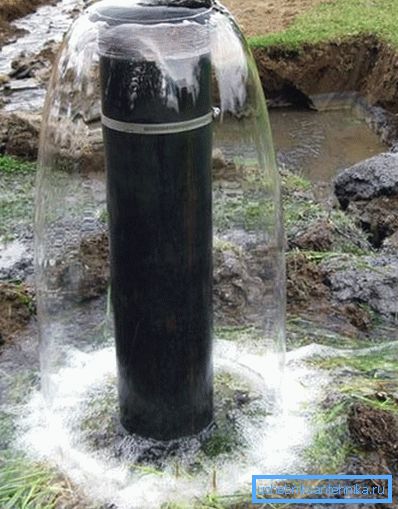

3. Wells.

Pro průmysl je povoleno použití upravené odpadní vody; ale ve výrobním cyklu je zakázána voda, která splňuje požadavky na dodávku pitné vody.

Materiály

Zjistíme, jaké materiály probíhá masivní konstrukce externích vodovodních a kanalizačních sítí.

Dodávka vody

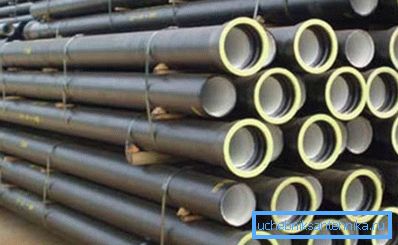

Litina byla široce používána při stavbě potrubí až do konce sedmdesátých let. Poté byly použity zvonovité trubky pro pronásledování; těsnění bylo provedeno pomocí cementových zámků a tavením olova. Moderní litinové trubky jsou opatřeny pryžovými těsnicími kroužky a používají se tam, kde je zapotřebí vysoká mechanická pevnost.

Ocelové trubky s rychlým a technologickým spojením řas se svařenými švy nahradily litinu krátce před zhroucením SSSR. Cenou inovací je prudký pokles zdrojů: oprava vnějších vodovodních sítí v důsledku korozi a přeměny sedimentů je často zapotřebí 15-20 let po instalaci.

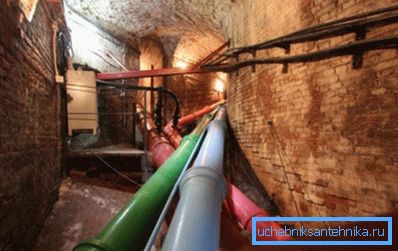

Pro srovnání: litinové trubky používané při stavbě slavných fontán Peterhof se od uvedení do provozu v roce 1721 nezměnily.

V současné době jsou kovové trubky nahrazovány polyetylénovými trubkami. Tlakové potrubí je spojeno nízkoteplotním svařováním: konce sousedních řas se roztaví a stlačují proti sobě, dokud tavenina polymeru nerozsvítí. Minimální doba životnosti řešení se odhaduje na 50 let; povrch plastu není zarostlý sedimenty a poskytuje extrémně nízkou hydraulickou odolnost.

Kanalizace

• Byla zde zaznamenána tradiční litina: dodnes je často spuštěn splašek mezi studny.
• Trubky z železobetonu se používají zpravidla při konstrukci kolektorů.
• Keramika se používá hlavně v průmyslu pro přepravu chemicky agresivních a vysokoteplotních odpadních vod.

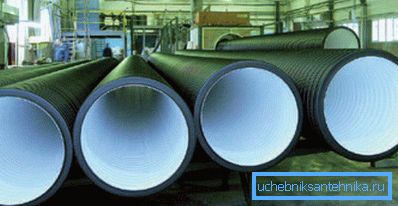

• Trubky z polyvinylchloridu jsou masivně používány spolu s litinou pro ukládání odpadních vod malého průměru; ale pro konstrukci kolektorů se kromě železobetonu používají dvouvrstvé trubky s vnějším zvlněním z polyethylenu.

Závěr

Při výčtu materiálů jsme úmyslně vynechali mnoho relativně exotických druhů trubek, které se čtenář v každodenním životě stěží setká. Další informace, jako obvykle, nabídnou video v tomto článku. Úspěchy!
