Elektrický vodní ventil s průtokoměrem

Elektrická baterie se snímačem úniku pomáhá zabránit takovým potížím, jako je zaplavení skříně. Proto se taková zařízení nedávno stala velmi populární u obyvatel bytů a domů. Níže se podíváme blíže na to, jaký podobný systém je a jak je namontován.

Princip činnosti

Dnes existují dva typy snímačů:

• Kabelová zařízení, která se připojují k řídicí jednotce pomocí vodičů;
• Bezdrátové připojení - vyslání radiového signálu do ovladače.

V každém případě je systém systému následující:

• Když je snímač ponořen do vody, jeho póly se uzavřou, což zařízení přenáší signál do regulátoru.
• Dále regulátor přenáší elektrický impuls do vodního ventilu s elektrickým pohonem, který odděluje přívod vody.

Trvání ventilátoru po spuštění snímače trvá nejdéle patnáct sekund. Chcete-li obnovit dodávku vody, musíte stisknout speciální tlačítko umístěné na krytu elektrického pohonu. Kompetentně instalovaný systém zaručuje ochranu proti náhlému úniku vodního systému nebo topného systému.

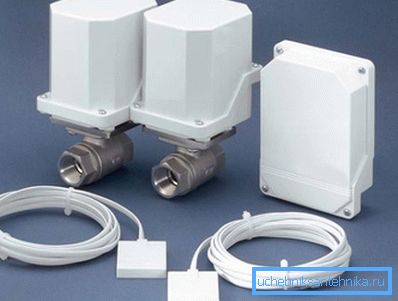

Z čeho se systém skládá

Takže se zásadou systému, kterou jsme četli. Nyní se podívejme blíže na prvky prvků, které tvoří.

Elektrický jeřáb

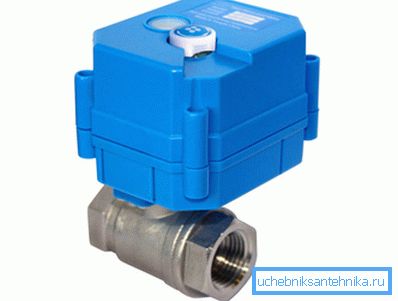

Toto zařízení je ventil ve formě kulového kohoutu s elektrickým pohonem. Rozdíl od mechanického kulového ventilu je pouze v tom, že poloha blokovacího prvku není regulována pákou, ale elektromotorem.

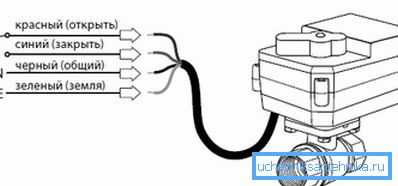

Tip! Je velmi obtížné instalovat kulový kohout s elektrickým pohonem s vlastními rukama, protože je připojen přes svorkovnici s napájecím kabelem PVS3x0.5. Tato práce je proto lepší svěřit specialistovi.

Pro utěsnění spojení uzamykacího mechanismu s elektrickým pohonem jsou součástí sady přístrojů těsnicí kroužky. Obvykle jsou vyrobeny ze slitin odolných vůči opotřebení a znečištění. Samotný pojistný kulový prvek je obvykle vyroben z nerezové oceli a vyznačuje se dobrou trvanlivostí.

Následující materiály lze použít k výrobě tělesa zařízení:

• Litina;
• Bronz;
• Nerezová ocel nebo jiné kovové slitiny.

Mělo by být poznamenáno, že elektrické pohony mohou být navrženy pro různé napětí, nejčastěji pro uvažované účely, používají se kulové kohouty s elektrickým 24v DC a 12V DC.

Zpravidla nainstalujte elektrický pohon na kulový ventil 1 - 2 palce, 1 palec a? palcový průměr. Zařízení mohou často zablokovat pouze tok vody, ale také vydávají zvukový nebo světelný signál.

Tip! Před kulovými ventily doporučujeme použít filtr na čištění vody. V tomto případě se jejich život zvýší.

Níže jsou uvedeny další charakteristiky, které mají kulový ventil s elektrickým pohonem pro dům:

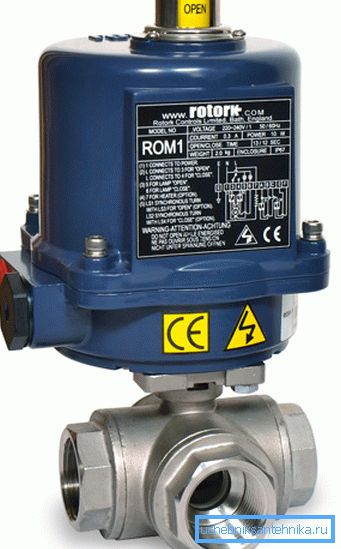

Tip! Tyto ventily lze používat nejen ve vodovodních systémech, ale také v topení. Navíc třícestný ventil s elektrickým pohonem pro vytápění umožňuje nejen zablokovat průtok chladicí kapaliny, ale také jej přesměrovat například z radiátoru na obtok.

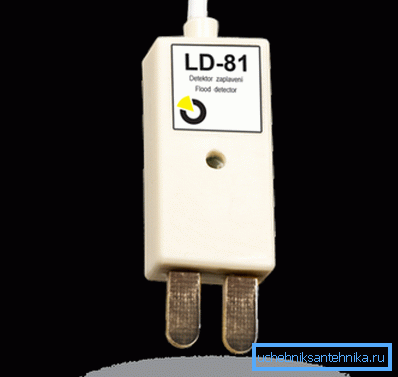

Snímač úniku vody

Montáž na místech s největší pravděpodobností úniku:

• V blízkosti praček;
• Vann;
• U umyvadel;
• Sprchové kabiny atd.

Jak bylo uvedeno výše, když voda vstupuje do snímače, vysílá signál do regulátoru. Tato zařízení musí být připojena k bezpečnému zdroji napájení, takže pokud se náhodou dotknete desek, nedojde k úrazu elektrickým proudem.

Dávejte pozor! Výrobci doporučují každé tři měsíce, aby otřely desky zařízení vlhkou houbou. Tato operace se provádí jako profylaxe a kontroluje výkon systému.

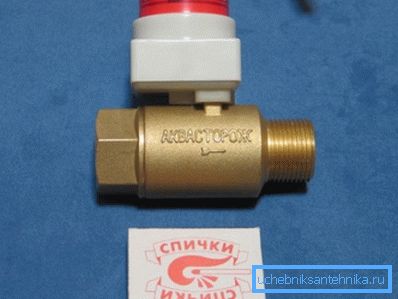

V prodeji naleznete snímače jak zahraničních, tak tuzemských výrobců. Cena druhého z nich je nižší, zatímco kvalita není nižší než u cizích analogů.

Řídicí jednotka

Toto zařízení má několik funkcí:

• Zpracovává signál ze snímačů;
• Napájí elektrický kulový ventil;
• Poskytuje napájení snímačům;
• Poskytuje zvukovou a světelnou výstrahu.

Regulátor může být umístěn na libovolném dostupném místě, kde se voda nemůže dostat. Počet prvků v systému se může lišit v závislosti na vlastnostech instalace.

Funkce instalace

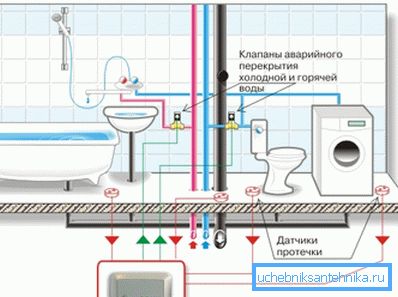

Před instalací systému je nutné vypracovat rozvržení všech jeho prvků. Poté se podle schématu musíte ujistit, že délka připojovacích vodičů je dostatečná.

Samotná instalace se provádí v následujícím pořadí:

• Označené oblasti umístění, jeřáby, senzory a regulátor.
• Podle schématu byly kladeny dráty.
• Klapkové kulové ventily.
• Instalované snímače.
• Připojte regulátory.

Níže se podíváme blíže na některé z těchto operací.

Vložte kulový kohout

Toto zařízení je instalováno na vstupu potrubí po ručních ventilech. Je přísně zakázáno používat kulový kohout pro elektrický pohon namísto ventilů na vstupu.

Jak bylo uvedeno výše, instalace samotného zařízení je nejlépe ponechána odborníkům. Současně byste mu měli okamžitě poskytnout nepřerušený výkon.

Instalace senzoru

Snímač lze instalovat dvěma způsoby:

• Montáž na podlahu - zahrnuje zasunutí snímače do podlahové krytiny v místech, kde se voda v případě úniku pravděpodobně hromadí. Kontaktní desky jsou v tomto případě přeneseny na povrch tak, aby byly zvednuty do výšky několika milimetrů. Drát na zařízení se provádí v vlnitém potrubí.
• Montáž na podlahu - zařízení se položí na podlahu pomocí kontaktních desek dolů.

Instalace regulátoru

Napájení řídicí jednotky je dodáváno z rozvaděče. Zero a fáze jsou připojeny k zařízení podle schématu.

Návod k instalaci tohoto zařízení je následující:

• Prvním krokem je vytvořit otvor ve stěně pro spojovací krabici.
• Poté musíte propíchnout drážky pro napájecí vodiče z místa zařízení do skříně, stejně jako ke každému kulovému ventilu a čidlu.
• Dále je namontována montážní skříň na místě připraveném ve stěně a řídící jednotka je upevněna.
• Poté musíte odstranit přední kryt zařízení a připojit všechny dráty podle schématu.
• Na konci práce je třeba vyměnit přední kryt řídící jednotky.

Pokud je systém správně sestaven, po zapnutí se začne svítit indikátor na řídící jednotce. V případě úniku se barva indikátoru změní ze zelené na červenou a zazní bzučák. Současně jeřáb blokuje přívod vody.

Zde jsou možná všechny hlavní body instalace protipovodňové ochrany.

Závěr

Motorizované kulové kohouty se snímači těsnosti jsou užitečným vynálezem, protože vylučují řadu vážných problémů spojených s povodněmi. Jediná věc, kterou musíte správně nainstalovat a otestovat její výkon.

Z videa v tomto článku můžete získat další informace k tomuto tématu.
