Domovní zásobování vodou a kanalizace: regulační požadavky
Jaké stavební kódy nebo společné podniky pro zásobování vodou a kanalizace domů fungují v Ruské federaci? Podstoupíme stručný přehled základních požadavků těchto dokumentů. Kromě toho v rámci článku poskytneme některé referenční údaje a popíšeme nejjednodušší metody výpočtu vodovodů. Takže začneme.
Seznam dokumentů
Ve skutečnosti se skládá pouze ze dvou bodů, které se navzájem částečně překrývají.
- Hlavním dokumentem SNiP pro domácí vodovody a kanalizaci budov číslo 2.04.01-85. Jeho současné vydání bylo schváleno Ministerstvem výstavby v roce 1996.
- Kód pravidel SP 30.13330.2012 je aktualizovaná verze stejného SNiP. Vzhledem k tomu, že tento dokument pochází z pozdějšího data, bude to hlavní předmět našeho výzkumu; nicméně nezruší akce SNiP.
Zvědavé je, že dodnes jsou navrženy a postaveny externí dodávky vody a kanalizace podle SNiP 3.05.04-85, a to navzdory existenci novějších pravidel SP 31.13330.2012 a 32.13330.2012, které částečně zdvojovaly své požadavky.
Vyšetřování společného podniku 30.13330.2012
Rozsah
Je omezena na vodovodní a odvodňovací systémy pro budovy do výše 75 metrů, což odpovídá podlažím 20-25.
Tento dokument se nevztahuje:
- Na požárních potrubích.
- Na výtahových uzlech.
- Pro specializované systémy zásobování vodou (dodávka vody pro lékařské postupy, deionizované zásobování vodou atd.).
Obecná ustanovení

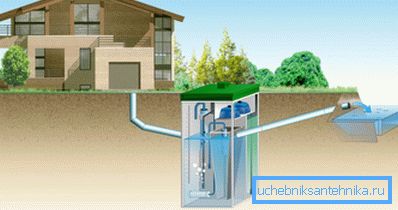

Za přítomnosti centrálního kanalizačního systému v oblasti výstavby jsou budovy budovány s vnitřními kanalizačními a vodovodními systémy. Při jeho nepřítomnosti se místní čističky odpadních vod používají k čištění odpadních vod, které by měly být doplněny veřejnými institucemi a obytnými budovami nad dvěma podlažími.
V průmyslových budovách může být systém zásobování vodou a kanalizace chybějící, pokud podnik nemá centrální systém zásobování vodou a počet zaměstnanců na směnu nepřekročí 25 osob.
Kvalita a teplota vody
Kvalita pitné vody by měla odpovídat požadavkům stanoveným v SanPiN 2.1.4.1074. Pro potřeby výroby je stanoveno technologickými požadavky.
Teplota přívodu horké vody v bodech vypouštění by měla být v rozmezí 60 - 75 stupňů.
Poznámka autora: ve skutečnosti je tento požadavek porušován, pravděpodobně častěji než kterýkoli jiný. Podle aktuálních teplotních schémat, při venkovní teplotě +8, teplota vody v přívodním potrubí topného tělesa by měla být 46,4 - 53,2 ° C. Z toho, kde je v tomto případě minimálně 60, může být autor zcela nepochopitelný.
V mateřských a mateřských školách by teplota teplé vody neměla být vyšší než + 37 ° C.
Nepřipravená voda může být dodávána do záchodů (pisoáry a splachovací nádrže). Při nižších požadavcích na zpracování bude cena za kubický metr znatelně nižší.
Instalatérské systémy
- Přívod teplé vody z topného systému je nežádoucí. Doporučuje se vařit na místě v výměnících a ohřívačích vody.
- Požární přísun vody lze kombinovat s domácím a průmyslovým pitím.
- Systém ohřevu TUV by měl být cirkulován, aby se udržela teplota horké vody bez kohoutku. Za tímto účelem jsou stoupačky budov nad 4 podlažími spojeny do skupin (od 3 do 7 kusů); Jumpery jsou položeny v podkroví nebo v apartmánech.
Tlak na úrovni čerpání vody musí odpovídat následující tabulce:
| Umístění zařízení | Tlak, kgf / cm2 |
| Dolní zařízení v budově | Ne více než 4,5 |
| Totéž platí i pro budovy postavené v dříve vybudovaných oblastech | Ne více než 6 |
| Horní spotřebič v budově | Nejméně 2 |

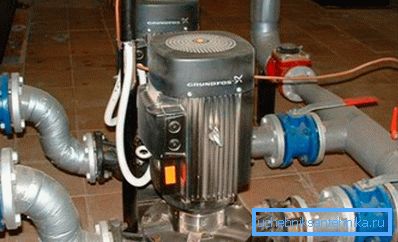

Důležité: tlak jedné atmosféry odpovídá výšce vodního sloupce 10 metrů. V souladu s tím musí být každá budova nad 25 metrů, která splňuje tyto požadavky, doplněna o mezipřechod ve středních podlažích. V praxi je výměna, pokud existuje, instalována v suterénu nebo v samostatné budově.

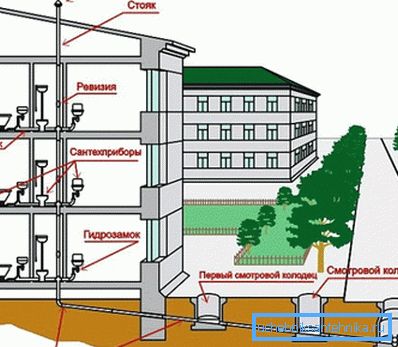

Kanalizace
Odvod odpadních vod by měl být organizován uzavřeným plynovodem. Kanalizační potrubí je položeno rovně; otáčky jsou prováděny s povinnou instalací příslušné fashoniny. Předpojatost zůstává konstantní v celé lokalitě.
Užitečné věci
Konečně nabídneme čtenáři určité nesystematické informace týkající se návrhu, konstrukce a údržby vodovodních potrubí.
- Vzdálenost od přívodu vody k základům budovy musí být nejméně 5 metrů.
Nicméně: Podle SNiP 2.07.01-07 může být při přemístění ocelového nebo plastového potrubí do ochranného pouzdra vzdálenost od přívodu vody do budovy snížena na jeden a půl metru.
- Pokud vodárenská síť prochází budovami v tranzitu, zůstává v oblasti odpovědnosti sítě městské vody. Organizace bydlení je povinna poskytnout přístup k dálnici.
- S vlastními rukama, následující tabulka pomůže vypočítat průměr vodovodní soustavy pro dům nebo byt:
| Vnitřní průměr, mm | Spotřeba v litrech za sekundu |
| 10 | 0,11 |
| 15 | 0,35 |
| 20 | 0,7 |
| 25 | 1.4 |
| 32 | 2.3 |
| 40 | 3.5 |
| 50 | 5.9 |
- Pokyny pro výpočet spotřeby špičkové vody jsou omezeny na použití jiné tabulky:
| Vodovodní armatura | Spotřeba v litrech za sekundu |
| WC mísa (odtokový kohout) | 1.40 |
| Záchodová mísa (proplachovací nádrž) | 0,10 |
| Vodovodní kohoutek | 0,30 |
| Sprcha, umyvadlo, umyvadlo | 0,12 |
| Vodní lázeň | 0,25 |
- Je-li zamýšleno použít více bodů najednou, je jejich součet shrnut. Například pro vanu, toaletu s nádrží a kuchyňským dřezem bude 0,25 + 0,10 + 0,12 = 0,47 l / s.
Závěr
Doufáme, že materiál tohoto článku bude schopen pomoci čtenáři při učení se základům návrhu vodovodních a kanalizačních systémů. Video v tomto článku nabídne další informace. Úspěchy!
