Dodávka vody ze studny - mnoho možností, vyberte podle

Provádění jakéhokoli systému zásobování vodou vyžaduje velké zkušenosti a profesionalitu - od výběru vrtné plošiny až po pokládku potrubí v domě. Nezapomeňte, že elektronický systém řízení a kontroly bude ve věci záležet, což značně komplikuje schémata a jejich implementaci.

Bude také nutné zajistit v případě nouzových situací všechny druhy ochranných mechanismů a zde neexistují žádné zkušenosti, mnohem méně práce.

Vyžaduje profesionální přístup

Obecná schéma dodávky vody není silně závislá na druhu použitého vrtu - "na písku" (vlevo - A) nebo "na vápenci" (vpravo - B) - a je zobrazen na obrázku "A":

• 1 - síťový filtr pro studnu přímo na dně skříně, to se nevylučuje z nutnosti instalace celého systému speciálních filtrů v domě;
• 2 - ponorné čerpadlo;
• 3 - hliníková pojistka se zaslepenou plochou - chrání jak tavnou a dešťovou vodu, tak i vodu vytěženou ze studny jako výsledek prvního, hlavního a následného preventivního čerpání;
• 4 - takzvaný ropovod, jako charakteristický rys horního výstupu "studny k písku";
• 5 - obal;
• 6 - kazonovou komoru, která je již součástí hlubokého "vrtu na vápenci", pro vyrovnání tlaku;
• 7 - čerpadlo, jestliže studna je artesian vysoký tlak, pak čerpadlo může být opomíjen, ale obvykle, jen poprvé použití studny;
• 8 - automatický řídicí systém s ochranou proti přetížení;
• 9 - hydroakumulátor - neodmyslitelnou součástí jakéhokoliv systému zásobování vodou ze studny.

Ventilační zásuvka

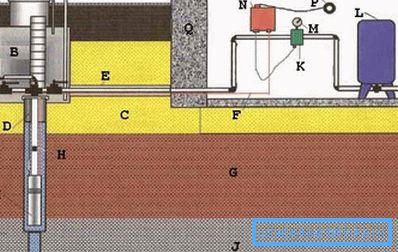

Obrázek "B" zobrazuje velmi podobnou, ale zároveň dokonalejší a nejdokonalejší schéma přívodu vody do jednotlivých domů - zde je použit ventilační výstup z kajonu..

Všimneme si, že tento systém využívá zásadně důležitou odvodnění vody přes potrubí mimo dům přímo z kajonu:

• A - větrání kazonové komory;
• B - kisson;
• C - vrstva písku;
• D - bezpečnostní kabel všech zařízení spuštěný do studny, není možné na to zapomenout;
• E - ochranný kryt hlavního potrubí k domu;
• F - elektrický kabel pro řízení čerpadel;

• G - vrstva jílů;
• H - zpětný ventil;
• I - čerpadlo, všimneme si, že filtr v tomto schématu je vytažen, je přípustné, jestliže studna byla dobře čerpána zpočátku;
• J je vrstva vápence;
• K - tlakový spínač je povinný ochranný mechanismus, který může být připojen k kanálu pro odvodnění vody mimo dům v případě nouzového zvýšení tlaku;
• L - membránová nádrž, obvykle pro domácí podmínky, je dostatek nádrže pro 60-70 litrů;
• M - manometr;
• N - ovládací panel;
• P - normální, standardní domácí zdroj napájení 220 V a 50 Hz.

Schéma zapojení

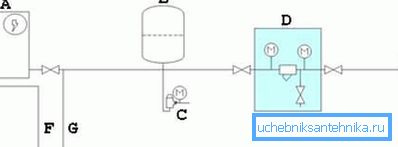

Napájení hlavních komponent systému je následující:

• A - kotel nebo jiné elektrické zařízení pro ohřev vody ze studny;
• B - nádrž na vodu o objemu 40-50 litrů, ačkoli její kapacita je záležitostí každého z nás;
• C - ochrana proti poklesu tlaku v obou směrech, když tlak prudce nebo prudce klesá a významně se zvětšuje;

• D - filtr - do systému se obvykle vkládá několik filtrů, často se specializovanou povahou (pro železo, pro tvrdou vodu);
• E - část obvodu přímo ve vrtu;
• F - vývod vyhřívané vody;
• G - výstup studené vody.

Realizace - jeden cíl, způsoby, jak dosáhnout odlišnosti

Uvažujme několik režimů pro realizaci dodávky vody ze studny doma, která se liší v používání velmi užitečných specifických zařízení. Doporučujeme vám věnovat pozornost těmto nuancům.

Ochrana před ztrátou vody

Tato ochrana je jednou z nejnaléhavějších úkolů, jak zajistit vodu venkovskému domku..

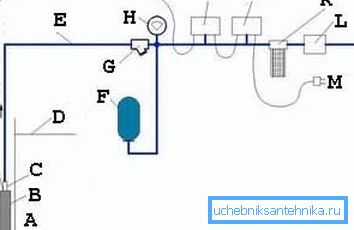

Způsob implementace v následujícím schématu:

• A - dobře, uvědomte si, že schéma nezávisí na typu dobře - dokonalé - nedokonalé, na písku - na vápenci, z vrstvy volného průtoku - z tlakového lůžka;
• B - ponorné čerpadlo;
• C - zpětný ventil - všimněte si velmi důležitého vodiče do relé, poskytuje okamžitou ochranu v nepřítomnosti vody, a to i bez analýzy tlaku a přítomnosti vody v potrubí nahoře;
• D - úroveň země;
• E - potrubí;
• F - hydroakumulátor;

• G - hrubý filtr, nazývá se také bahenní nádrží - velmi nápadný prvek systému, který je často nutný k údržbě;
• H - manometr;
• I - tlakový spínač;
• J - suché běhové relé - to je charakteristický rys této implementace;
• K - jiný filtr s výměnnými kazetami;

• L - redukční ventil;
• M - standardní napájení 220/50;
• N - spotřebitelé ve formě hygienických zařízení a praček; Jedním z nejvýznamnějších spotřebičů je plynový kotel, který lze připojit následovně:

• A - topení;
• B - zásobování vodou;
• C - dodávka plynu;
• D - zpětný vodní kanál;
• E - zpětný kanál topného systému;
• F - americký typ ořechu;
• G - kulový kohout;
• H je filtr, obvykle je dostatečné zařízení pro hrubé čištění;
• I - šipky označují směr aktuálního média, čísla - doporučené průměry potrubí.

Ohřev a hydroizolace

Pokud jde o práci s studnou, neměli bychom v žádném případě zapomenout na nízké teploty a vysokou pravděpodobnost zamrznutí vody v potrubí. Proto je potřeba vodotěsnosti a izolace (na obr. "B" obě úkoly jsou řešeny pomocí nádoby - E).

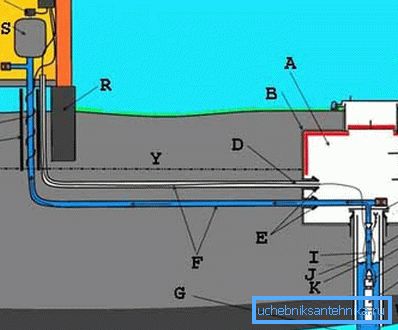

Schéma, které uvádí problém oteplování do popředí, může být:

• A - kazonová komora;
• B - hydroizolace;

Dobrá rada! Při vytváření vodotěsnosti doporučujeme dodržovat "zlaté" pravidlo - mělo by sestávat z několika vrstev. Například na spodní vrstvě je izolační omítka, pak odvětrávaná vrstva, pak polyetylén na lůžku. Nezapomeňte pokrýt polyethylen v jednom kuse. Pokud to není možné, spojte okraje sousedních fólií s vodotěsnou páskou na obou stranách.

• C - izolace, obvykle ve formě pěnových desek odolných proti vlhkosti;
• D - elektrický kabel v ochranné skříni;
• E - těsnění musí být systém velmi těsný;
• F - potrubí;
• G - dobře otevřené vodě;
• H - těsnící víčko;
• I - vnitřní vodovodní potrubí;
• J - bezpečnostní kabel;
• K - úroveň vzrůstu vody ve vrtu;

• L - těleso kovového pouzdra;
• M - tento případ je také vyroben z kovu, ale často se používá také plast;
• N - zpětný ventil;
• O - ponorné čerpadlo;

Dobrá rada! Ponorná čerpadla jsou dobrá při provádění prvního čerpání studny. V budoucnu doporučujeme zvážit možnost instalace výkonnějšího čerpadla. Jeho výkon je mnohem vyšší a údržba je mnohem pohodlnější. Jednou nevýhodou je cena, která je výrazně vyšší než cena ponorných čerpadel.

• P - izolace;
• Q - elektrický topný systém - zde se používá komplexní ochrana proti zamrznutí;
• R - založení budovy;
• S - hydraulický akumulátor;
• T - tlakový spínač;
• V - elektronický ovládací panel;
• U - výstup vody k zařízení spotřebitelům vody v domě;

• W - jílová vrstva;
• X je vápenec;
• Y - úroveň zmrazování půdy - tato úroveň by měla být stanovena v procesu analýzy a výběru místa vrtání studny;
• Z - větrané podzemí a další výhoda při vytváření tohoto druhu základů.

Věnujte pozornost spotřebitelům v domě

No, teď, kvůli kterému se rozvíjel veškerý rozruch - spotřebitelé vody ze studny.

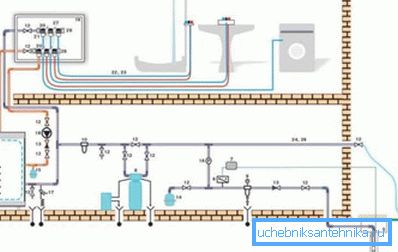

Doporučujeme tuto schéma jako hlavní při zavádění přívodu vody ze studny:

• 1, 2, 3, 4, 5 - vnější prvky: čerpadlo, spojka, kabel, pojistka, vrt;
• 6 - tlakový spínač;
• 7 - elektronický ovládací panel;
• 8 - změkčovač vody;
• 9 - filtr doporučujeme věnovat pozornost zařízením s zpětným proplachem;
• 10 - ještě jeden filtr, jemné čištění s výměnnými kazetami;
• 11 - kotel;
• 12 - vodovodní kohoutek;
• 13 - zpětný ventil;

• 14 - hydroakumulátor, konstruovaný pro tlak 10 barů o objemu 50 litrů;
• 15 - hydroakumulátor, ale již 25 litrů při stejném tlaku;
• 16 - manometr s kohoutkem;
• 17 - bezpečnostní systém kotle;
• 18 - vnitřní čerpadlo;
• 19 - distribuční skříň;
• 20 - kolektor;
• 21 - připojení;
• 22 - potrubí v daném schématu 16 na 2;
• 23 - vlnitý ochranný kryt;
• 24 - měděná trubka o průměru 22 mm;
• 25 - také měděná trubka, ale průměr - 18 mm;
• 26 - tepelná izolace;
• 27 - závorky;
• 28 - víko pro kolektor.

Zvládnutí konkrétního

Při organizaci zásobování vodou je třeba provádět veškerou práci na studně zvlášť pečlivě, což bude rozhodovat o úspěchu všeho v budoucnu.

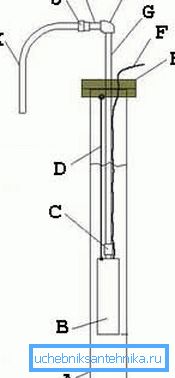

Rozložení zařízení pod zemí bude jednoduché:

• A - dobře, plášť;
• B - čerpadlo;
• C - zpětný ventil;
• D - kabel pro pojištění;
• E - hlava;

• F - elektrický kabel k řídícímu systému;
• G - nízkotlaké potrubí;
• H je spojovací úhel nízkého tlaku;
• I - potrubí;
• J - matice - americký;
• K - šel do potrubí od kovového plastu k spotřebitelům.

Přítomnost kazonové komory se nevyžaduje při vybavení jímky, ale komora je velmi žádoucí, pokud voda pochází ze spodku pod tlakem.

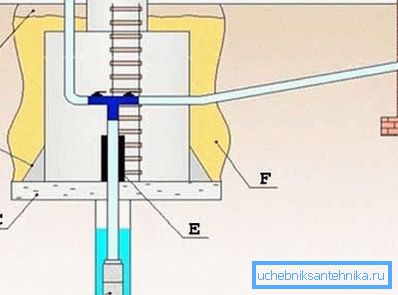

Doporučujeme provést kasinovou komoru s odvětrávací a odváděcí nouzovou drenáží vody mimo domovský napájecí systém:

• A - naplnění půdy navíc vám doporučujeme, abyste vytvořili silný hlídkový hrad, který by chránil rozmraženou a dešťovou vodu před padáním, stejně jako vody vyvedené po čerpání studny;
• B - obvazové kabely;
• C - betonová vložka;

• D - čerpadlo;
• E - hydroizolace;
• F - pískové betonové postřikování komory, doporučený poměr písku a cementu je 5 až 1.

Závěry

Otázka, jak udělat vodu v zemi ze studny, má více než jedno řešení, ale často jen jedna z nich splní vaše specifické provozní podmínky.

Bude třeba vzít v úvahu mnoho nuancí, z nichž některé budou muset být vzaty v úvahu ve fázi návrhu domu jako celku.

• Proto je zapotřebí, aby instrukce vyžadovala zahrnutí podrobného plánu pro dodávku vody do domu ve fázi návrhu předměstské oblasti.
• A za druhé, bude velmi obtížné se vypořádat se zkušenými integrovanými týmy stavitelů, kteří budou dělat veškerou práci na klíč.

Nicméně, toto vás přesvědčí a další video v tomto článku, které doporučujeme sledovat více než jednou.
