Dobře čerpací stanice: zařízení, odrůdy, instalace

Pro dobrou údržbu se používá různé čerpací zařízení: jedná se také o povrchové vybavení s akumulátory nebo skladovacími nádržemi a ponornými zařízeními a mechanickými čerpadly.

Chceme se dozvědět o čerpacích stanicích pro studny, které patří do systémů pro povrchovou vodu.

Stanice čerpadel

Zařízení

Obvykle je typickou čerpací stanicí systém sestávající z následujících základních prvků:

• Hydroakumulátor. Jedná se o nádrž, do které je voda čerpána na určitý tlak, což umožňuje, aby systém sloužil potřebám vodovodního systému. Toto zařízení umožňuje zabránit konstantnímu spuštění motoru čerpadla a zajistit stabilní tlak a tlak v systému;
• Čerpadlo V této funkci se nejčastěji používají odstředivé samonasávací nebo vírové agregáty. Dodávací systém může být vybaven vzdáleným nebo vnitřním vyhazovacím zařízením, což zvyšuje možnost sání díky vlivu Bernoulliho, přičemž se snižuje celkový výkon systému;

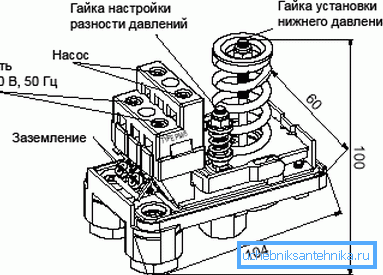

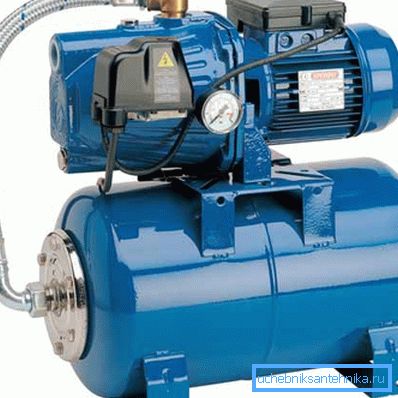

• Tlakový spínač Zde vidíme prvek automatického řídicího systému, který je konfigurován tak, že když tlak stoupne nad předem stanovenou hodnotu, relé vypne napájení motoru čerpadla a když tlak klesne pod předem stanovenou hodnotu, motor se znovu zapne;
• Zpětný ventil Tento prvek systému neumožňuje průtok kapalin v opačném směru a ponechání akumulační nádrže nebo trysky pro vstřikování vody, protože pokud do systému vnikne vzduch, čerpadlo může selhat;
• Napájecí uzel. Jedná se o obyčejnou jednofázovou nebo třífázovou (závislou na konstrukci) konektor pro příslušný vývod a také pojistky a uzemňovací systém.

Akumulátor je velmi jednoduchý: uvnitř ocelového válce je gumová žárovka, kolem níž je stlačený vzduch. Hruška je připojena ke vstupu, kde je čerpána voda zpětným ventilem a odkud tato voda vstupuje do vodovodního systému, když je kohoutek nebo jiné sanitární zařízení otevřené.

Při čerpání vody hruška zvyšuje objem, stlačuje vzduch ve válci. Takže kinetická energie čerpadlového motoru je uložena jako potenciální energie stlačeného plynu, který má tendenci vytlačovat tekutinu z hrušky. Na vstupu do tlakového spínače, který je vložen do mezery v napájecím obvodu motoru čerpadla.

Pomocou speciálních matic se relé nastaví tak, aby se při dosažení horní hranice tlaku relé otevíralo a motor se vypnul. Poté, když je voda během provozu čerpána do vodovodu, tlak v akumulátoru klesne a když tlak nastavený tunerem nastaví nižší tlakový limit, relé uzavře obvod a motor začne znovu pumpovat vodu do žárovky akumulátoru.

Dávejte pozor! Konstrukce čerpací stanice je založena na principu samoregulace nebo automatické regulace systému. Hodnoty tlakového a vypínacího tlaku čerpadla se určují na základě parametrů systému zásobování vodou, počtu bodů přívodu vody, úrovně produktivity a dalších parametrů.

Druhy

Chcete-li zjistit, jak zvolit čerpací stanici pro studnu, budeme muset pochopit typy stanic a pochopit, jaké jsou jejich rozdíly..

Existují tři hlavní typy systémů, v závislosti na konstrukci systému sání kapalin:

1. Přímý systém odsávání. Čerpadlo vytváří vakuum ve sacím potrubí a atmosférický tlak tlačí kapalinu do této trubky. Problémem systému je, že kvůli omezenému tlaku vzduchu v atmosféře naší planety (asi 1013, 25 hPa) je sloupec vody, který tento tlak může posunout, o něco více než 10 metrů;
2. Systém s integrovaným vyhazovačem. Zde dochází k nepřímému nasávání vody: čerpadlo vytváří proud, který při průchodu tryskou ejektoru vytváří snížený tlak ve sací komoře a pod jeho působením čerpá z studny vodu. Výhoda tohoto systému spočívá v tom, že čerpadlo je pojištěno proti suchému chodu, protože neustále čerpá vodu v recirkulačním okruhu;

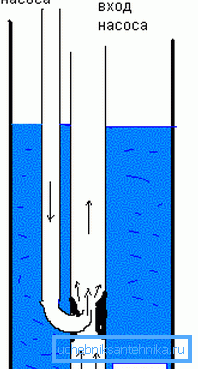

3. Vzdálený ejektorový systém. V tomto případě návrh předpokládá, že ejektor je ponořen do studny a nyní se výška sloupu netýká nás, protože přístroj je umístěn v blízkosti vodního zrcadla. Zde se sání provádí také díky nepřímému vlivu Bernoulliho, ale výkonnost a účinnost systému je příznivá pro možnost zvedání vody z velké hloubky.

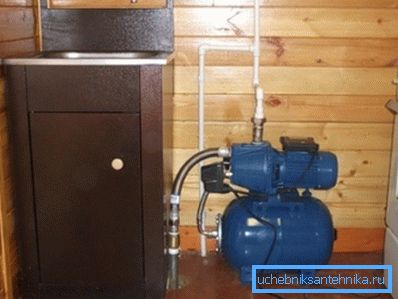

První systém může používat čerpací stanici pro habešský vrt, protože její hloubka nepřesahuje schopnost atmosférického tlaku. Také tento systém je vhodný pro plytké zdroje písku, ale pokud jejich hloubka dosáhne 15 metrů (všechno je větší než 9), taková stanice nebude fungovat.

Druhý typ má stejný rozsah jako první, je prostě chráněn před poruchami čerpadla v důsledku vstupu vzduchových přívodů do potrubí. Jedná se o progresivnější design, ale jeho cena je vyšší.

Systém s dálkovým (ponorným) vyhazovačem umožňuje čerpat vodu z hloubky asi 40 metrů. Nejčastěji se tato možnost používá v hloubce 20 metrů nebo 25 metrů, ale výkon tohoto čerpadla je omezen na nízkou účinnost a proto nefunguje dobře pro farmy s velkým počtem bodů přívodu vody.

Existují také stavby, kde se místo hydroakumulátoru používá skladovací nádrž, ve které se čerpadlo zapíná a vypíná pomocí plavebního mechanismu. Takový model je považován za zastaralý, poněvadž voda zaplaví váš dům, když plovák selže, a podrobně se o něm nebudeme zabývat.

Pro pohodlí při výpočtu spotřeby vody u domací instalace jsme sestavili tabulku s průměrnými hodnotami spotřeby různých sanitárních zařízení:

Pokud přidáte tok vašich vodních bodů, získáte potřebný výkon potřebný pro současný provoz všech kohoutků.

Dávejte pozor! Chcete-li určit typ zařízení, které potřebujete, měli byste znát hladinu vodního zrcátka ve vrtu (dynamickou úroveň) a také požadovaný výkon vodovodního systému. Pokud znáte tyto parametry, můžete snadno vybrat požadovanou jednotku.

Výhody

Jak je známo, nejen povrchové stanice, ale i ponorná čerpadla se používají k vybavení kolektorů. Jaké jsou výhody venkovních jednotek na ponorné?

Neexistuje mnoho z nich, ale jsou velmi významné:

• Nejdůležitější výhodou je nízká cena v porovnání s drahými zařízeními s hlubokými sedadly. Pokud nepotřebujete poskytovat větší výkon nebo čerpadlo z velké hloubky, nemělo by velký smysl utrácet peníze na ponorné zařízení do studny;
• Umístění povrchu umožňuje snadný a pohodlný přístup k zařízením pro údržbu a opravu v případě poruchy nebo nehody. Pro čištění či úpravu čerpadel s hlubokými jímkami je nutno je vyjmout ze skříně, což je docela obtížné a není vždy snadné.
• Když zařízení selže, lze ji snadno vyměnit, protože náklady na výměnu takového čerpacího zařízení za studnu nebudou mít velký vliv na rodinný rozpočet a složitost práce je k dispozici i amatérům;
• Zařízení s vestavěným nebo vzdáleným vyhazovacím zařízením se nebojí obtoku vzduchu do systému, protože recirkulační okruh neustále plní nasávání čerpadla vodou;

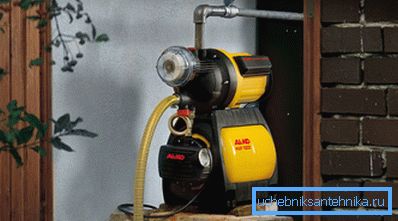

• Mnoho modelů stanic může být použito jako přenosná volba pro zavlažování zahrad nebo pro jiné účely.

Dávejte pozor! Jak je patrné z charakteristik, doporučuje se využívat systémy dodávek povrchových vod v zemi, na malé farmě, v soukromé domácnosti s nízkou spotřebou vody. Pro údržbu artézských vrtů nebo velmi velkých hospodářství nejsou takové stanice vhodné.

Nevýhody

Stejně jako jakékoliv jiné zařízení, zařízení pro přenos povrchové vody mají několik nevýhod:

• Hloubka studny, která může být obsluhována běžnou stanicí bez ponorného ejektoru, není větší než 8 až 9 metrů. Proč ne 10,3? To je způsobeno ztrátou a ne-ideálními pracovními podmínkami zařízení;
• Plošné čerpadlo nebo odstředivá stanice vytváří spíše vnímatelný hluk, a pokud je zařízení umístěno uvnitř domu, bude tento hluk slyšet jeho obyvatelé;
• Při zachování letní chaty na zimu bude jednotka umístěná na povrchu muset být skrytá nebo odebrána s vámi, protože může být ukradena nebo poškozena;
• Stanice vyžaduje určité místo v technické, užitkové nebo suterénní místnosti, která není vždy možné přidělit;
• Při chodu motoru dojde k dostatečně silným vibracím, které mohou poškodit okolní stavební konstrukce a potrubí připojené k systému.

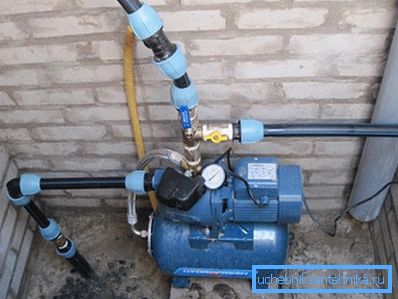

Dávejte pozor! Navzdory všem nedostatkům a omezením je obvyklá čerpací stanice s tlakem 45 metrů dostatečná pro potřeby rodiny 4 osob.

Montáž

Pro ty, kteří chtějí připojit zařízení vlastním rukama, jsme sestavili malou instrukci:

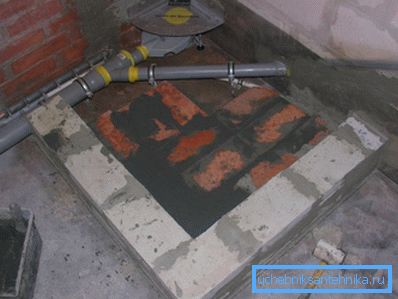

1. Ve vybrané lokalitě stanice vytváříme pevný základ. Nejpohodlnějším způsobem je dosažení pódiu z cihel nebo betonu o výšce 1,2 až 1,4 metru;

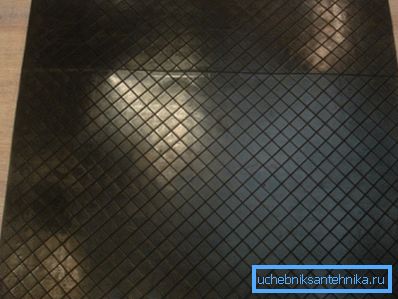

1. Na pódium umísťujeme gumovou podložku o tloušťce 10 - 20 mm, která tlumí vibrace. Komplex instalujeme na nohy, upevníme nohy kotvami na pódium přes montážní otvory;

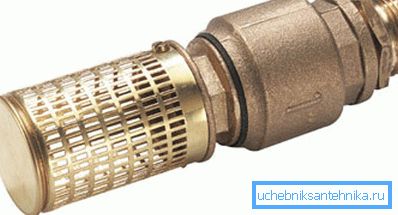

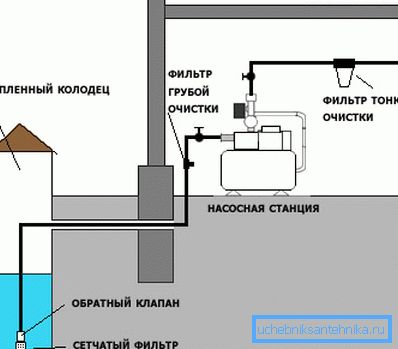

1. Od studny k čerpací stanici vykopáme příkop hluboko pod úroveň zamrznutí půdy, v níž položíme potrubí z polyethylenu nebo jiného plastu. Doplňujeme sací konec potrubí zpětným ventilem a hrubým filtrem (běžnou malou nerezovou síťovinou;

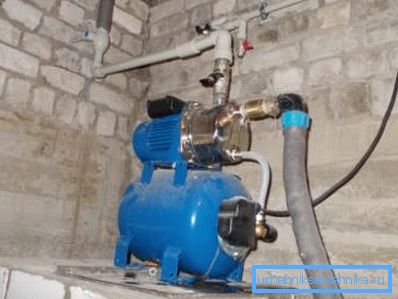

1. Na konci potrubí přicházejícího ze zdroje vody navineme palcovou spojku s vnějším závitem, ke kterému připojíme zpětný ventil, potom kovovou rohovou armaturu, následovanou přímým kohoutem "American". Toto vše je připojeno k odsávacímu portu systému;

1. Výstup jednotky pokračuje "americkým" jeřábem, k němuž se na závity upevní kombinovaná rotační (90 stupňová) spojka z polypropylenu. Připojte vodovodní potrubí ke spojce;

1. Vertikální sací potrubí je připojeno k horizontální části podzemního potrubí s otočnými kování nebo spojkami;

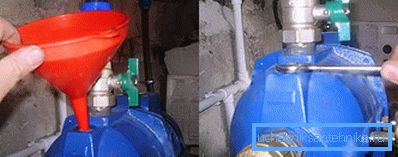

1. Naplňte čerpadlo vodou zvláštním otvorem (přečtěte si pokyny pro přístroj), otevřete kohouty a proveďte zkušební provoz systému;

1. Pokud je test úspěšný, vykopáváme zákopy a uzavřete a uzavřete místo, kam do potrubí vchází trubka.

Závěr

Jak je zřejmé z našich pokynů, instalace a připojení čerpací stanice není tak obtížné. Chcete-li sestavit instalaci, můžete zavolat průvodce a můžete to provést sami podle bodů v poskytnuté příručce. Také vám pomůže video v tomto článku.
