Dobře čerpací stanice: definice, princip činnosti, odrůdy

Mnoho chaty a venkovské domy nemají centrální vodovodní systémy a jsou nuceny vybavit vlastní zdroje ve formě vrtů nebo vrtů, neboť přítomnost nepřerušeného zásobování vodou je jedním z hlavních ukazatelů pohodlí.

Pro zajištění nepřerušeného přívodu vody je v studně nebo v studně instalována speciální čerpací stanice, která poskytuje obytný dům nebo místo s konstantním tlakem vody. Tím se stáváte nezávislými na centrálním systému, sousedů nebo vodách přiváděných cisternami.

Takové stanice jsou obvykle shromažďovány nezávisle a jsou instalovány na habešských vrtech, kde hladina vodního kamene leží v hloubce 5 až 15 metrů.

Co je čerpací stanice?

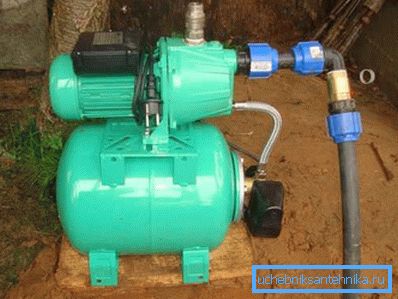

Čerpací stanice pro habešská studna je sada různých jednotek a potrubního systému, který slouží ke zvedání pitné vody z studny, její čištění a vytváření konstantního a nepřerušovaného tlaku v systému domovské vody.

Stanice se mohou navzájem lišit:

• přítomnost různých jednotek;
• senzorový systém;
• napájení.

Princip fungování je však pro všechny stejný.

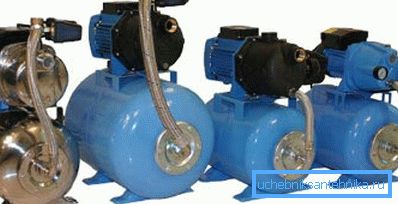

Balíček takového systému zahrnuje:

• samonasávací čerpadlo, které přinutí pohyb tekutiny;

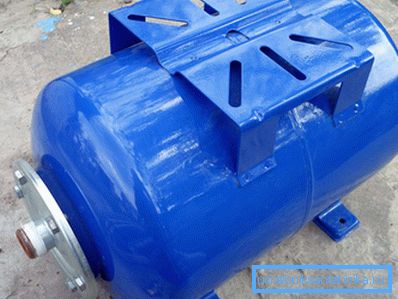

• hydraulický akumulátor s objemem od 10 do 100 litrů, v závislosti na počtu spotřebičů a požadovaném množství spotřebované kapaliny;

• tlakový spínač v systému;

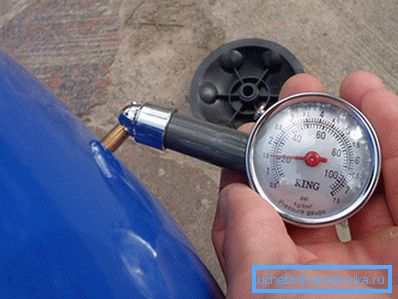

• manometr;

• potrubí pro nasměrování vody spotřebitelům;
• hrubý a jemný filtrační systém.

Takové komponenty, jako je hydraulický akumulátor a elektrické čerpadlo, jsou vybrány pro každý systém zvlášť, přičemž se zohlední mnoho indikátorů. Před výběrem čerpací stanice studny je nutné provést velký počet výpočtů.

Je velmi obtížné určit parametry systému sami, proto doporučujeme obrátit se na specializované firmy, kde kvalifikovaní inženýři, kteří mají bohaté zkušenosti, provedou veškerou potřebnou práci. Cena takové služby není tak vysoká, ale neměli byste ji zanedbávat.

Princip činnosti

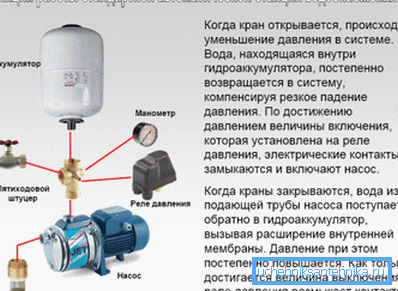

Princip fungování stanice je co nejjednodušší. Elektrické čerpadlo napájí napájecí nádrž vodou a vytváří tak tlak ve vodovodním systému z vrtu. Když otevřete ventil na libovolném spotřebiči, začne tlak v zásobní nádrži klesat.

Dosažením minimální hodnoty se aktivuje tlakový spínač a zapne se elektrické čerpadlo. Po naplnění čerpadla a vytvoření požadovaného maximálního tlaku se relé opět aktivuje a čerpadlo se vypne.

Mnoho systémů je vybaveno automatikou, která řídí zatížení čerpadla, jeho teplotu a rychlost. Při absenci kapaliny v systému nebo při přehřátí elektromotoru se automatizace odpojí a zabraňuje tomu, aby došlo k jeho rozbití.

Typy čerpadel

Ve většině případů je čerpací stanice ve vrtu doplněna odstředivými samosávacími čerpadly, které mohou mít dvě varianty konstrukce:

• ejektor je zabudován do pouzdra jednotky;
• vzdálený ejektor;
• jednotky bez vyhazovače;
• vícestupňová čerpadla.

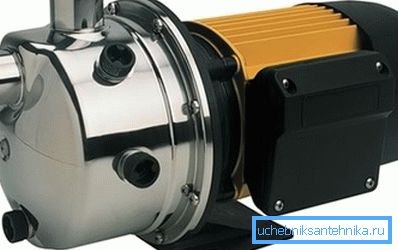

1. Jednotky s vestavěným vyhazovačem (foto) zajišťují vysoký tlak v systému, výstupní proud může dosahovat 40 metrů, pracovní nádrž však může být zvedána z hloubky nepřesahující 8 metrů. Takové jednotky mohou pracovat bez tekutiny bez přehřátí. Při spouštění čerpadlo vytlačí nahromaděný vzduch ze systému a poté nasává kapalinu. Taková čerpadla jsou spolehlivá, ale mají i nevýhody hluku. Z tohoto důvodu je taková čerpací stanice instalována ve studně zpočátku pro ztlumení hluku.

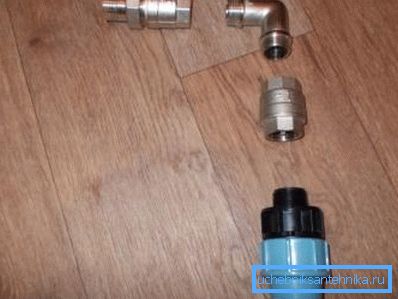

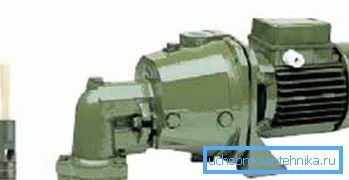

1. Jednotky s přenosným vyhazovačem (foto) mohou zvednout vodu z hloubky až 45 metrů. Takové jednotky při práci produkují malý hluk a jsou obvykle instalovány v domě. Vzdálený ejektor je spuštěn do studny a ponořen do vody. Tato zařízení spotřebovávají malé množství energie při vysokém výkonu, avšak se vzduchem v systému se čerpadlo rychle přehřívá a vypne. Aby se zabránilo zpětnému toku tekutiny zpět do jímky, je na sacím potrubí instalován speciální zpětný ventil.

1. Stanice bez ejektoru (foto) se zásadně liší od ejektorových stanic podle schématu provozu. Princip činnosti je víceúrovňový systém studní, z nichž každá má své vlastní čerpadlo a čerpá vodu na další úroveň. Hlavní pracovní nádrž je instalována v určité výšce nad zemí, čímž vzniká přírodní gravitační tlak vody ve vodním systému domu. Takový systém se používá k zásobování velkého množství spotřebitelů v určité oblasti. Dnes je můžeme pozorovat ve formě vysokých vodních věží s rozšířenou horní částí, ale v soukromých domech je takový systém zřídka využíván kvůli obtížnosti instalace.

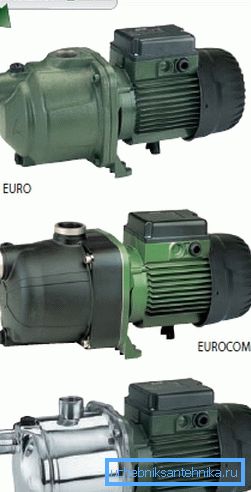

2. Čerpací stanice pro habešský vrt s vícestupňovým odstředivým (vortexovým) čerpadlem se používá v systémech, kde je zapotřebí velmi vysoký tlak. Jednotky v jejich designu jsou co nejjednodušší a pracují prakticky bez šumu. Nepotřebují zpětný ventil, jelikož jsou již zpočátku vybaveny. Může pracovat na volnoběhu a nebojí se vzduchu. Vyžadují však dobrý filtrační systém, protože malé zrno písku, pokud je uvolněno do čerpadla, může poškodit.

Jak vybrat čerpací stanici

Volba čerpací stanice pro studnu je nejdůležitější událostí. Dnes je na trhu obrovský počet různých výrobců, kteří svým sortimentem mohou uspokojit potřeby každého klienta.

Tip: Předtím, než rozhodnete o získání takové stanice pro váš domov, musíte nejprve zkontrolovat charakteristiky samotného zdroje. Každá jamka nebo jamka jsou dodávána s pokyny pro použití s ​​technickými specifikacemi.

Z této příručky můžete zjistit:

• hloubka vrtu;
• průměr pláště;
• statická a dynamická hladina vody u zdroje;
• průtoková rychlost;
• výkonnosti.

Po přezkoumání všech těchto údajů budete schopni pochopit, kterou čerpací stanici si vyberete pro studnu, aby fungovala efektivně a bez přetížení.

Dále je třeba odvodit průměrné množství spotřebované vody, s přihlédnutím k těmto ukazatelům:

• počet obyvatel v domě;
• dostupnost zavlažovacích nebo zavlažovacích systémů;
• spotřebiče pro domácnost spotřebované vodou (bojler, myčka, pračka).

Je třeba poznamenat, že tyto výpočty jsou mimořádně obtížné bez zvláštních teoretických znalostí, a proto je třeba, aby čerpací stanice studny vypočítala odborníci používající speciální počítačové programy.

Kde instalovat čerpací stanici

Stanice může být instalována na třech místech:

• caisson well;
• suterén obytného domu;
• samostatná struktura.

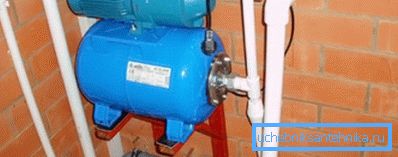

Pokud jde o praktičnost a snadnou údržbu, je lepší zvolit jednotku v suterénu domu. V tomto případě musí být suterén izolován od vlhkosti a má topení, protože systém má elektrické součásti, které mohou selhat a způsobit zkrat a mohou také zmrznout, pokud teplota v suterénu klesne pod nulu v zimě.

Jednotka musí být instalována na dřevěný nebo plastový stojan bez dotyku stěn budovy, protože během provozu elektrická pumpa vytváří vibrace.

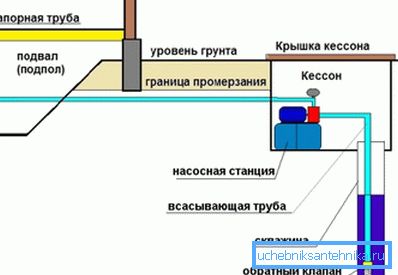

Pokud instalujete čerpací stanici na studnu s vlastními rukama v kazetě kvůli hluku elektrického motoru, musí být kazoun sám o sobě zahříván a stanice musí být instalována pod úroveň mrazu země. Obvykle v mírných oblastech nemá míra zamrznutí větší než 2,5 metru.

Tip: Pokud je hloubka dolu větší než 12 metrů, je lepší použít dvoutrubkovou stanici s vyhazovačem. Při hloubce studny menší než 12 metrů je postačující jediný potrubný systém.

Pokud systém vytvoří spoustu hluku, ale nechcete jej spouštět do koseonu kvůli potížím s údržbou, můžete postavit malou pobočku vedle studny nebo domu, ve kterém bude stanice umístěna. Tato konstrukce však musí být izolována, vodotěsná a větrání zajištěno v místnosti.

Postup instalace a připojení stanice

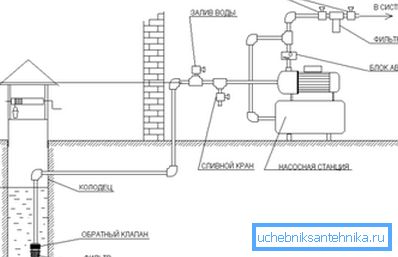

Podívejme se podrobněji na spojení stanice s ejektorem do vodovodního systému obytné budovy.

• první věc, která jde do vyhazovače (litinové zařízení se třemi výstupy);

• na sací straně ejektoru je namontován síťový filtr, aby se zabránilo vnikání velkých částic do systému;

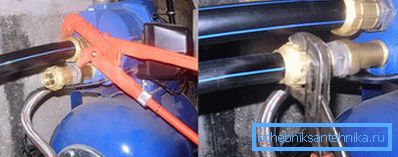

• Adaptérové ​​spojky jsou připojeny k výstupům ejektoru, které mají být připojeny k plastovým trubkám (pokud nejsou zabudovány do samotného vyhazovače);

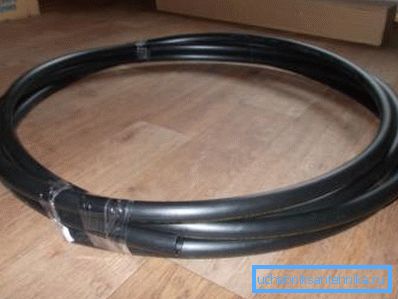

• Plastové trubky jsou položeny v potrubích (zákopy jsou vykopány do hloubky pod mrazem a poskytují dodatečnou izolaci);

• ejektor je instalován v požadované hloubce a otvor pro výstup trubky z jímky je pevně utěsněn;
• obvykle se před vstupem do čerpadla instaluje hrubý vodní filtr, který čistí vodu z malých částic písku;
• na výstupu čerpadla vložte jemný filtr, který čistí vodu z rozpuštěných těžkých prvků ve formě železa a solí;
• elektrická síť pro napájení jednotky musí být vybavena vlastním automatickým zařízením.

Dávejte pozor! Je nutné správně nastavit tlakový spínač a ujistit se, že funguje při prvním spuštění. Obvykle výrobce přiložil pokyny pro jemné ladění.

Vzhledem k tomu, že tyto systémy pracují s elektromotory a mají velké množství elektroniky k zajištění řádného provozu, je nesmírně důležité chránit zařízení před přetíženími v elektrické síti. Pravidelné přepěťové ochrany nejsou pro tento účel vhodné.

Závěr

Důrazně se doporučuje zajistit nepřerušitelné napájení. Můžete instalovat speciální ochranný systém v elektrickém systému celého domu, ale takové zařízení je poměrně drahé.

Je nesmírně důležité sledovat stav všech filtrů, které jsou integrovány do systému a zabraňovat jejich ucpání. Pokud je filtr špinavější, tím je těžší čerpadlo čerpat vodu a musí pracovat při zvýšených zátěžích. To vede k přehřátí, zvýšenému opotřebení dílů a zkrácení životnosti.

Nezapomeňte také sledovat video v tomto článku za účelem doplnění znalostní báze o užitečné informace.
