Dno čerpadla s ponorným čerpadlem je vybráno a provozováno
Spolu s čerpadly s povrchovou působností existují i ponorná vrtná čerpadla. Jaké jsou vlastnosti výběru tohoto zařízení a jaké jsou jeho funkce? Určitě bude odpověď na tyto otázky zajímat majitelé venkovských domů a příměstských pozemků, kteří nemají přístup k centralizovanému zásobování vodou.
Navzdory skutečnosti, že cena ponorných čerpadel je vysoká, plně ospravedlňují finanční prostředky investované do jejich nákupu. Takové zařízení umožňuje odběr vody z velkých hloubek ve srovnání s čerpacími zařízeními jiných úprav. Hloubka, ze které můžete vyčerpat vodu, může dosáhnout 300 metrů.
Takové zařízení však má významnou nevýhodu - je to složitost údržby a nízká udržovatelnost.
Vlastnosti konstrukce
Ponorné vrtné čerpadlo se vyznačuje silným hermetickým pláštěm, které je nezbytné k ochraně mechanismu proti korozi.
Toto zařízení je rozděleno do dvou hlavních skupin: vibrační a ponorné odstředivé čerpadlo.

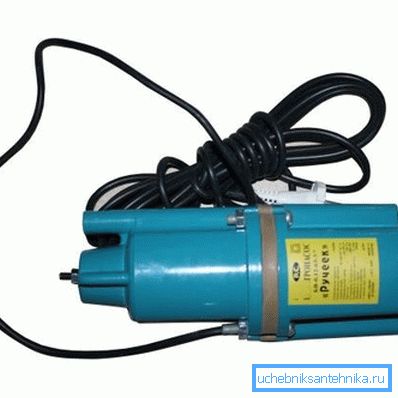

- Vibrační zařízení vstřikují vodu vibracemi s určitou amplitudou. Z tohoto důvodu by takové zařízení mělo být umístěno ve značné vzdálenosti od písečného dna.
Důvodem je, že dopad vibrací na vnitřní povrchy studny povede k zákalu a znečištění vody suspendovanými částicemi půdy. V důsledku toho bude nutné investovat dodatečné prostředky do vícestupňového čištění vyrobené vody ze studny.

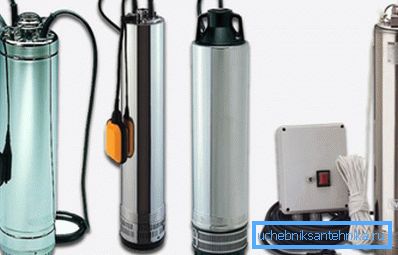

- Ponorné čerpadlo s odstředivým vrtným čerpadlem pumpuje vodu otočením kola, vybavené lopatkami. Kolečko je umístěno ve vnitřním objemu přístroje.
Při procesu otáčení lopatek vzniká odstředivá síla, která silou vrhá vodu na stěny čerpadla. V důsledku toho voda pod tlakem vstupuje do výstupu zařízení.
Klasifikace podle rozsahu
Ponorná čerpadla mohou být v závislosti na konstrukčních vlastnostech použita k provádění různých úkolů.
Následující kategorie ponorných čerpadel lze odlišit od zařízení na trhu: studna nebo voda, vrt, drenáž a fekálie.
- Vodní čerpadla nebo, jak se také nazývají, čerpadla ponorných vrtů jsou zařízení upravená pro čerpání vody bez významných nečistot suspendovaných pevných abrazivních částic.
Voda nesmí obsahovat takové nečistoty jako písek, bahno, řasy apod. Pracovní část zařízení by se proto měla nacházet nejméně 1 metr od spodní části jímky. Takové rostliny jsou stejně vhodné pro čerpání pitné nebo procesní vody.
Moderní čerpací čerpadlo je široká škála úprav přizpůsobených pro práci, a to jak v plném, tak při částečném ponoření. Taková univerzálnost je dosažena díky nižší poloze přívodu vody.

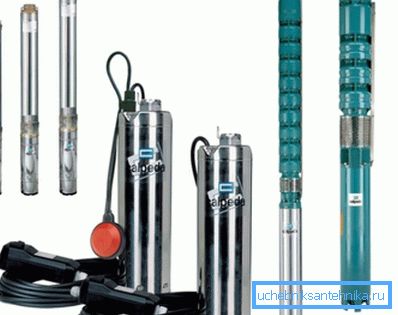

- Ponorné ponorné čerpadla slouží k napájení vody z hloubky až 300 metrů. Vybavení tohoto typu je přizpůsobeno pro čerpání vody s vysokou úrovní slanosti.
Například díky konstrukčním řešením rostliny čerpaly vodu suspendovanými částicemi vápna a písku bez negativních důsledků pro pracovní kapacitu.
Vybavení tohoto typu je ponořeno do jamek s omezeným průměrem. Tato vlastnost vysvětluje konkrétní tvar čerpadel, všechny jsou podlouhlé válcové tvaru.
Navzdory tvaru a kompaktním rozměrům jsou tyto přístroje charakterizovány vysokým výkonem, který je dostatečný k tomu, aby poskytoval vodu jak malému venkovskému domu, tak komplexu několika sídlišť.
Důležitou výhodou čerpadel je, že voda je nejen čerpána, ale také ochlazuje motor současně. Výsledkem je výrazné zvýšení výkonu motoru. Plovoucí spínač, který je vybaven čerpadlem, umožňuje automatické vypnutí přístroje, pokud dojde k prudkému poklesu hladiny vody.
Jedinou nevýhodou těchto zařízení je složitost instalace a opravy, stejně jako vysoké náklady.

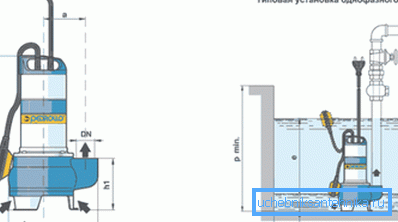

- Ponorné odtokové čerpadlo může být použito pro čerpání odpadní vody a tavení vody s průměrnou hodnotou nerozpustných pevných látek. Čerpadlo s rovným úspěchem předchází kapalné médium s vysokým obsahem písku, řas a malých nečistot, které procházejí drenážními mřížkami.
Zařízení tohoto druhu vám umožňuje čerpat vodu z příkopu pro následné zavlažování zahrady. Navíc pomocí této instalace můžete vyčerpat vodu, která se nahromadila v suterénu nebo sklepě. V případě potřeby lze tento typ ponorných čerpadel použít pro čerpání vody z otevřených nádrží a pro výměnu vody v bazénu.

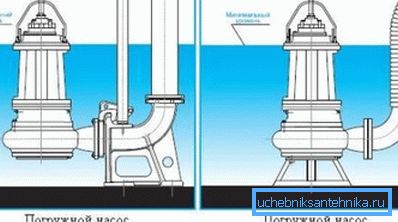

- Fekální ponorná čerpadla představují samostatnou kategorii zařízení přizpůsobenou pro přepravu odpadních vod. Takové rostliny jsou schopny pracovat s největšími pevnými nečistotami.
Za účelem přenášení větších nečistot je čerpadlo fekální, na rozdíl od drenážního protipólu, vybaveno nikoliv filtry, ale brusič ve formě řezné trysky.
Tento typ zařízení je nejlepším řešením, pokud není možné vybavit účinný systém gravitačního odvodnění splaškových vod. Výhodou fekálních ponorných čerpadel je to, že nemusí být pravidelně odstraňovány z jámy, protože pracují po dlouhou dobu bez nutnosti údržby.
Vlastnosti výběru ponorného čerpadla
Pokyn výběru domácí ponorné pumpy není velký problém, stačí věnovat pozornost řadě faktorů.
- Výkonnostní a tlaková hlava, která může poskytnout zařízení - to jsou parametry, které si zaslouží zvláštní pozornost. Bez ohledu na účel, pro který zvolíte čerpadlo, je třeba porovnat jeho kapacitu a výkon s parametry čerpání kapalného média. Pro výpočet výkonu je nutné stanovit maximální spotřebu. Podle SNiP spotřeba vody za den je od 150 do 200 litrů na osobu. Současně zalévání čtverečního metru letní chaty vyžaduje denně až 6 litrů vody. Vypočítejte tlak, můžete vzít v úvahu výšku nárůstu vody a délku horizontální cesty jeho průchodu.
- Cena je stejně důležitým parametrem při výběru zařízení pro domácnost. Pořizovací náklady by měly být motivovány kvalitou stavby, výkonem, efektivitou a dostupností záručního servisu.

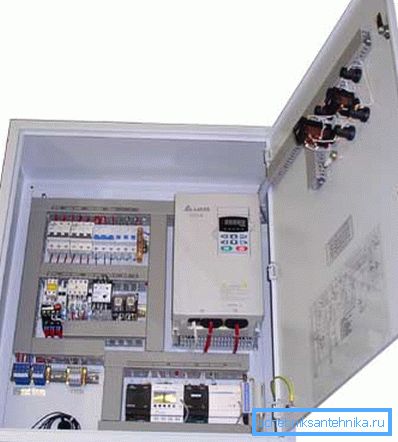

- Úroveň automatizace je charakteristika, která poskytuje provozní pohodlí pro každodenní používání čerpadla.
- Výrobce značek není samozřejmě nejdůležitějším faktorem při výběru ponorných čerpadel, ale toto kritérium tvoří náklady na vybavení.
Přehled největších výrobců ponorných čerpadel
- Pod značkou Awelco jsou prezentovány vysoce kvalitní a současně spolehlivé italské ponorné čerpadla typu vody a studny. Navzdory zámořské výrobě a vysoké kvalitě výroby se instalace liší od tohoto výrobce za přijatelné ceny. Na světovém trhu jsou produkty společnosti úspěšně prodávány již více než 20 let.
- Německá společnost Al-co vyrábí čerpací zařízení již více než 70 let a dnes jsou tato zařízení dostupná v postsovětském prostoru. Mezi širokou nabídkou čerpadel této značky si můžete zvolit možnost, která je nejvhodnější pro potřeby vašeho venkovského domu nebo předměstí.
- Snad nejslavnějším a nejoblíbenějším výrobcem ponorných čerpadel je dánská společnost Grundfos. Tato značka vyrábí vysoce kvalitní a spolehlivé zařízení. Společnost vyrábí celou řadu ponorných čerpacích zařízení a poskytuje uživatelům nejvyšší kvalitu technické podpory.
- Německá společnost Wilo je dalším výrobcem vrtných čerpadel, jejichž výrobky se v zemích SNS stávají stále oblíbenějšími. Zařízení značky se vyznačuje spolehlivostí v kombinaci s ekonomickou spotřebou energie.
- Společnost "Dzhileks" - je významným ruským výrobcem ponorných čerpadel. Značkové výrobky se prodávají na domácím trhu již více než 20 let. Je třeba poznamenat, že nejnovější vývoj, a to navzdory přiměřené ceně, není v žádném případě nižší než u zahraničních analogů.
Instalace čerpadla vrtu
Po vybrání zařízení, které odpovídá parametrům studny a vašim schopnostem, je čas spustit instalaci.
Důležité: Ponorná čerpadla certifikovaná pro prodej a provoz na území Ruské federace jsou doplněna uživatelskou příručkou, kde jsou podrobně popsány požadavky na instalaci.

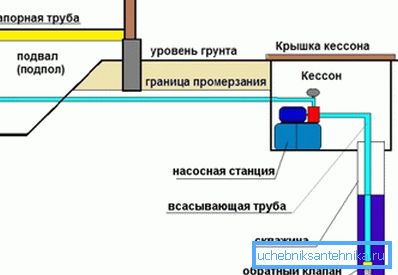

Před instalací je nutné položit přívod vody z domu do pece. Umístění přívodu vody na celoroční provoz by mělo být prováděno s přihlédnutím k hloubce zmrazování půdy. Tudíž potrubí by nemělo být větší než na hloubce půl metru.

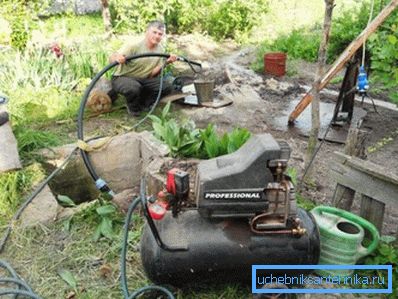

Před zahájením montáže studního čerpadla důkladně vyčistíme studnu a pumpujeme ji vzduchem. Potom vyčerpáme vodu, dokud není studna úplně bez kontaminace.

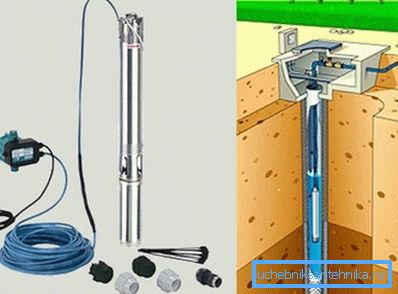

Jak již bylo řečeno, zařízení je ponořeno do studny pod hladinou vody, ale ve vzdálenosti nejméně jednoho metru od dna. Vzdálenost ke spodní části je nutná, aby při čerpání vodou nezvedal sedimentární půdu, písek a bahno na povrch.

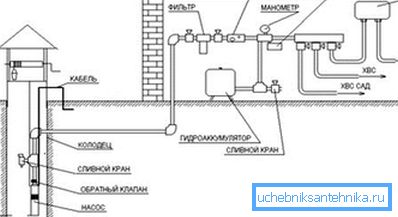

Pomocí čerpadla se do studny vloží výrobní plastová trubka potřebná k zvedání vody, napájecí kabel a bezpečnostní drát. Napájení je přivedeno na motor čerpadla přes chráněný napájecí kabel.
Důležité: Pokud ponorné čerpadlo selže, nejprve se zkontroluje poškození kabelového pláště.
Bezpečnostní kabel je umístěn na vrchu studny a udržuje celou konstrukci v končetině. Trubka, přes kterou se čerpá voda, je dodávána přímo do domu nebo do zásobní nádrže.

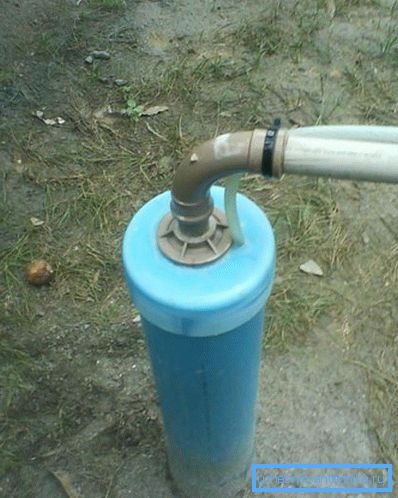

Důležitým konstrukčním prvkem je uzávěr používaný pro utěsnění horní části vrtu. Očka a průchozí otvory pro hummock, kabel a potrubí jsou součástí špičky.
Během instalace je nutné zajistit zpětné ventilové zařízení, které chrání operační systém před poškozujícími účinky vodního kladívka. Pokud výrobce nezajistí přítomnost zpětného ventilu v zařízení, můžete zabránit zpětnému proudění vody instalací ventilu po instalaci čerpadla.
Po dokončení přípravných prací je nutné tlak v tlakové nádobě nastavit vlastním rukama. Vypočtená hodnota tlaku musí být nejméně 0,9 jednotky tlaku při spuštění.

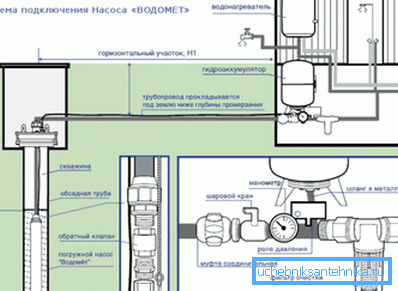

Po instalaci zpětného ventilu lze čerpadlo spustit do jímky a pokračovat v instalaci startovacího zařízení. Schéma připojení ponorného vrtného čerpadla pro každé jednotlivé zařízení může mít své vlastní charakteristické rysy. Montážní práce proto musí být koordinovány podle pokynů.
Bez ohledu na parametry vybraného čerpadla, instalace tohoto zařízení, je nutné přizpůsobit pracovní místo v různých režimech. Kromě toho budete muset měřit odhadovaný průtok vody. Tento parametr je určen podle rychlosti plnění hlasitosti. Vytvořený tlak je měřen manometrem a proudová spotřeba může být měřena speciálními proudovými kleštěmi.
V takovém případě, jsou-li parametry čerpadla překročeny ve srovnání s jmenovitými charakteristikami stanovenými výrobcem, je na výstupu z jímky nutné uzavřít ventil čerpadla. Výsledkem bude vytvoření odporu, který je dostatečný pro správné nastavení provozního bodu.
Důležité: Při instalaci čerpadla je nutné vybavit startem s ochranou a nastavit ji podle vypočtené aktuální hodnoty.
Závěr
Instalace ponorného čerpadla do studny není tak obtížná, jak se může zdát. Hlavní věcí je striktní dodržování doporučení výrobce a výběr správného čerpacího zařízení. Chcete-li instalační práci zkomplikovat, podívejte se na video v tomto článku.
