Crane 11s67p: zařízení, odrůdy, problémy a jejich odstranění

V tomto článku budeme zkoumat produkt domácího průmyslu, skrývající se pod nepatrným názvem 11s67p. Budeme studovat přístroj a hlavní technické parametry kulového kohoutu 11s67p. Kromě toho se musíme seznámit s variantami jeho provedení a typickými problémy ventilu, které lze řešit samostatně.

Popis

Zařízení

Před námi je typický kulový kohout s kuličkovým těsněním s PTFE sedadly. Fluoroplastové kroužky a kroužek ventilu; to je utaženo maticí, což vám umožní nastavit stupeň zhutnění. Sedla jsou na míč stisknuta dvojicí nerezových pružin.

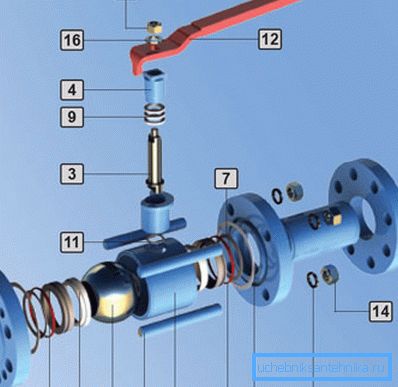

Na obrázku jsou očíslovány následující prvky:

1. Bydlení
2. Ples
3. Sklad
4. Push sleeve.
5. PTFE sedací koule.
6. Clip PTFE sedlo.
7. Disková pružina.
8. Těsnicí těsnění.
9. Těsnicí kroužek tyče.
10. O-kroužek.
11. Těsnění pod krytem tyče.
12. Rukojeť.
13. Spojovací čep.
14. Ořech.
15. Jarní podložka.
16. Plochá podložka.

Nuance: V závislosti na konstrukci ventilu může pouzdro mít různé geometrické tvary a může být neoddělitelné. O něco později se seznámíme s několika verzemi 11s67p.

Charakteristiky

Popis jeřábu 11s67 naleznete na mnoha internetových stránkách výrobců a prodejců. Uvádíme jeho hlavní charakteristiky.

Užitečné: Pracovní tlak je obvykle uveden na štítku. Nápis na krytu RU16 znamená, že ventil je určen pro provozní tlak 16 atmosfér. Označení také zahrnuje velikost připojeného potrubí: například DN50 RU16 je ventil o velikosti 50 mm, pracující v prostředí s tlakem do 16 kgf / cm2.

Snad potenciálním kupujícím bude užitečné nějaké množství dalších informací.

• Ventil není určen pro potrubí přepravující toxické látky.
• Těsnost uzávěru patří do třídy A podle klasifikace GOST 9544.
• Přírubový kulový kohout 11s67p je vyráběn podle GOST 28343, GOST 21345 a TU U 04671406-003-1999.
• Ventily se spojkou (závity) se vyrábějí do velikosti DN50.
• Maximální velikost ventilu nabízeného domácími online obchody - DU500.

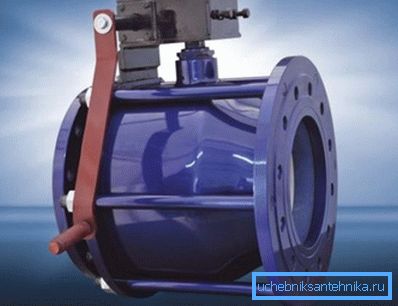

• Všechny výrobky větší než DU250 jsou vybaveny převodovkou, která umožňuje otáčení tyče bez nadměrné námahy.

• Minimální velkoobchodní cena produktu (DU10, spojka spojení) je asi 800 rublů. Maximální (DU500 pro přírubu s převodovkou) přesahuje půl milionu.

Možnosti provedení

Uvádíme popis několika odrůd, které nabízí domácí podnikatel maršál.

Příruba

To je znázorněno na obrázku na začátku článku. Charakteristické vlastnosti - rozdělené pouzdro spojené šrouby a těsnění mezi tělesovými prvky, vyrobené z paronitových těsnění.

Hlavní výhodou přírubového připojení je rychlá instalace a demontáž, kterou lze provádět v podmínkách nedostatku místa.

Užitečné: ventil s kulovou přírubou má stejnou montážní délku jako ventil odpovídající velikosti. Tato funkce umožňuje výměnu vadného ventilu s ventilem bez použití svařování pro trubky.

Spojení

Závitové (spojovací) spojení, jak bylo již zmíněno, je typické pro výrobky malé velikosti - do DN 50 včetně. Ventily jsou označeny jako 11s67p1TSR. Písmena na konci jsou zkratky ze všech svařovaných a se závitem.

Kapitán Evidence naznačuje, že celá svařovaná trup není rozebrána. Chybná funkce ventilu (jiný než únik těsnicí klapky) znamená, že musí být vyměněn.

Připojení spojky pro spotřebitele znamená pár dalších nepříjemných okamžiků.

1. Pro reverzibilní instalaci s možností demontáže musí být ventil vybaven portálem, což znemožňuje instalaci na krátké rovné úseky potrubí.
2. Ve studené vodě jsou ocelové trubkové závity po dobu několika let provozu pevně uchyceny.. Při demontáži je třeba vlákna zahřát na červené teplo. Je snadné si uvědomit, že když se malé tělo zahřeje na 600-800 ° C, všechny polymerní těsnění se posunou do lepšího světa.

Svařená

Ventil je přivařen k potrubí. Dlouhé trysky pro svařování neumožňují utěsnění těsnění při svařování. Demontáž se provádí svařováním plynem nebo konvenčním mlýnem; těleso ventilu může být buď skládací nebo celoobvodové.

Přírubové

Tyto výrobky se liší od konvenčního kratšího tělesa příruby a jsou určeny k instalaci do nových potrubí budov ve výstavbě. Jsou označeny jako 11s67PSUF a jsou prováděny pouze se skládacími skříněmi, což umožňuje výměnu těsnění a dokonce i uzamykací koule.

Poruchy

Seznam chyb, které lze ručně nastavit v poli, je malý.

V zájmu spravedlnosti si všimneme, že kulové kohouty selhávají extrémně zřídka.

• V případě úniku tyčí se pokyny výrobce zmenší na utažení objímky nebo na výměnu těsnicího kroužku. Výměna ventilu není nutná k demontáži - stačí jej zavřít a vypnout objímku s odstraněnou rukojetí.
• Pokud ventil dovolí průchod vody, je často dostačující utáhnout šrouby, které spojují tělo. Pokud by opěrka nepomohla, je tělo otevřeno, aby bylo možné vyměnit těsnicí kroužky.

Závěr

Doufáme, že naše krátké seznámení s relativně neobvyklým prvkem ventilů a tvarovek pomůže čtenáři zvolit optimální řešení pro jeho účely. Video v tomto článku, jako obvykle, nabídne další informace. Úspěchy!
