Crane 11s41p: zařízení, vlastnosti, výhody

Co je kulový ventil 11s41p? Jak to funguje? Jaké jsou jeho hlavní specifikace? Jak dobrý je tento ventil na pozadí alternativních řešení? Pokusíme se najít odpovědi.

Dva v jednom

Za prvé stojí za to, že za prakticky totožných názvů se vyrábějí dva produkty, které se významně liší od sebe.

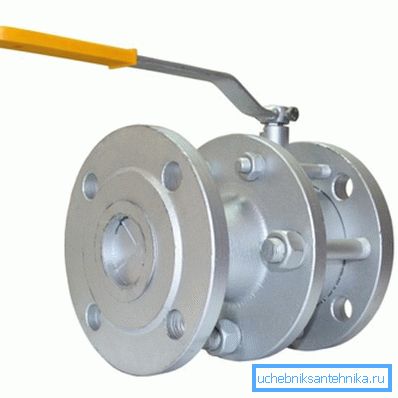

1. Uvedení názvu tohoto článku 11s41p - ocelový přírubový ventil.
2. Kulový kohout 11b41p - mosazný ventil s instalací na trubkových závitech.

Přírubová ocel

Výrobek s přírubami a ocelovým pouzdrem je určen pro potrubí velkých průměrů (DN 50 a vyšší). Přírubové připojení umožňuje instalaci a demontáž výrobku co nejkratší dobu.

Navíc: instalace na přírubách je možná na rovném průřezu potrubí, jehož délka je jen o málo delší než ventilový prvek. Pro srovnání, potrubní spojka s možností demontáže vyžaduje instalaci posilovače, což zvyšuje minimální velikost instalace více než dvakrát.

Uvádíme technické charakteristiky kulového kohoutu 11s41p v ocelovém pouzdře s přírubami, odebrané z místa jednoho z výrobců.

Na přírubové oceli 11s41p užitečné znát několik věcí.

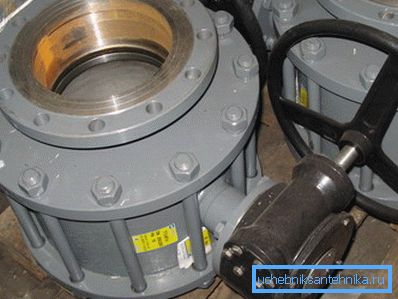

• Produkty s velkými rozměry (zpravidla DN150 a vyšší) jsou doplněny převodovkou, což snižuje zatížení při zavírání a otevírání.

• Instalační délka výrobku se rovná montážní délce ocelového ventilu 30s41nzh, což umožňuje výměnu bez přizpůsobení potrubí.
• Výrobce odhadne životnost ventilu za 10 let nebo o 2500 zavírání - otevření.
• Velkoobchodní cena produktu s redukčním zařízením o velikosti 300 mm dosahuje téměř 100 000 rublů, hmotnost 288 kilogramů.
• Těleso ventilu - sklopné. Jeho poloviny jsou přelité ořechy a pěstitele.

Mosazná spojka

Kulový ventil 11b41p se jeví jako mnohem více známý: je typickým představitelem rodiny moderních kulových kohoutů, které jsou masivně používány při opravách a instalaci zařízení.

Stejně jako v případě předchozího popisu stojí za to udělat několik poznámek.

• V obchodech se můžete setkat ve velkém množství spojky 11b41p do velikosti DN50 včetně. Velké rozměry se používají velmi zřídka kvůli obtížnosti instalace hermetických závitových spojů značných průměrů.
• Označení žluté rukojeti znamená, že ventil je pro plyn. Červená - pro vytápění, horkou a studenou vodu.
• Pro plyn je pracovní teplota omezena na hodnotu +50 ° C. Pokyny výrobce nejsou tak spjaty s reálným nebezpečím úniku plynu při vyšších teplotách, jako s pravděpodobností výbuchu směsi plyn-vzduch při ohřátí.

Zařízení

Navzdory rozdílu ve vzhledu a použitých materiálech při výrobě se obě verze ventilu vyrábějí podle stejného schématu. Uzávěr se provádí otáčením rukojeti, přenášené tyče na kuličce s průchozím otvorem. Těsnost zajišťují fluoroplastické kroužky - polymer s nízkým koeficientem tření.

Výhody

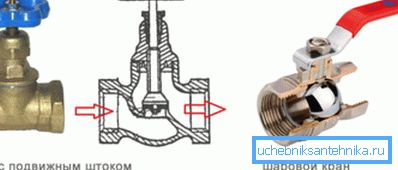

Jak se kulové kohouty příznivě srovnávají se svými hlavními konkurenty - šroubovými a zátkovými ventily?

• Na rozdíl od šroubových ventilů má kulička mnohem nižší hydraulický odpor.

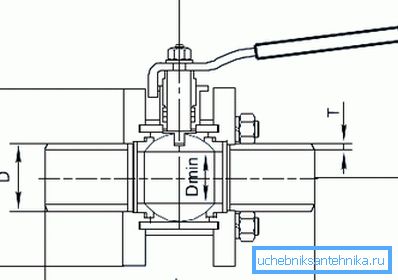

Užitečné: slovo "plný otvor" v popisu ventilu znamená, že jeho nejmenší vnitřní průměr je roven vnitřnímu průměru připojeného potrubí.

• Kulové ventily vyžadují jen malou údržbu. Pro srovnání: obě šroubové a korkové žeriavové žerty vyžadují periodické balení průchodky; dodatečně vyžaduje výměnu opotřebovaných těsnění.
• Korkový ventil vyžaduje značné úsilí k přemístění korku: při otáčení se kovový korok opírá o kovový plášť. V případě kulového ventilu v úloze sedla, jak již bylo zmíněno, působí plast s nízkým koeficientem tření.
• Šroubový ventil musí být instalován přesně pod šipkou na těle. Protiproud může zcela odtrhnout ventil. Nejen to: oddělení ventilu bude doprovázeno hydraulickým šokem, který je schopen přerušit závitové a montážní potrubní spoje inženýrského systému.

Kulový ventil (stejně jako korkový ventil) může být při montáži umístěn v libovolné poloze.

• Nakonec skříň šroubového ventilu shromažďuje veškeré znečištění, které prochází systémy HVS, HWS a topení. Pod ventilem sedlového ventilu, který je provozován po dobu nejméně deseti let, můžete vždy najít usazeniny bahna, písku a stupnice. Postupně snižují propustnost potrubí na nulu.

Kulový ventil jednoduše nemá kapsy, které by mohly hromadit strusku.

Závěr

Doufáme, že čtenář nenajde řečové chvály k řešení, které diskutujeme s reklamou: autor sdílel pouze zkušenosti s komunikací s různými typy ventilů. Další informace o tom, jak může být použit jeřáb 11s41p, nabídnou video v tomto článku. Úspěchy!
