Co je to třícestný jeřáb - vlastnosti provozu a hlavní typy
Trojcestný ventil ve tvaru písmene T lze nalézt v různých komunikačních systémech, ale konstrukce získala největší distribuci v topných systémech. To je způsobeno skutečností, že při průchodu potrubí se ochlazuje chladicí kapalina a různé místnosti jsou ohřívány jinak.
Díky přítomnosti míchací jednotky je teplota udržována na určité úrovni.
Typy návrhů
Všechny produkty této skupiny lze rozdělit do několika typů, v závislosti na jejich vlastnostech:
| Uzavírací konstrukce | Jejich hlavním rysem je to, že uzamykací mechanismus je určen pouze k překrývání určitého výstupu, to znamená, že konstrukčním úkolem je zastavit kanál z jedné nebo druhé trysky. Nedoporučuje se používat tuto možnost pro nastavení, neboť struktura je vystavena zvýšenému opotřebení a velmi rychle selže. |
| Řídicí zařízení | Tato možnost je speciálně navržena tak, aby regulovala intenzitu proudění ze dvou trysek a dodávala do systému chladicí směs. Konfigurace zařízení může být velmi odlišná, vše závisí na funkcích a vlastnostech systému. |
| Velké konstrukce | Pokud jsou trysky, které vstupují do třícestného ventilu, 100 mm nebo více, je to pravděpodobně ventil, protože implementuje úplně jinou verzi uzamykacího mechanismu. Nejčastěji jsou takové jednotky vyrobeny z litiny, takže jejich hmotnost je významná |
| Automatické úpravy | Trojcestný ventil s tepelnou hlavou nebo servopohonem se nazývá třícestný ventil. Regulací teploty chladicí kapaliny se může provádět v autonomním pořadí podle dříve zadaných nastavení. To značně zlepšuje použitelnost. |
Tip! Nejlepší je zakoupit výrobky s nastavením stupnice na hlavě ventilu. To značně zjednodušuje nastavení a umožňuje vám uložit určité hodnoty do paměti, aby nedošlo k ztrátě času při určování optimální polohy jeřábu.
Charakteristiky uvažovaných systémů
Chcete-li najít nejlepší možnost, je nutné jasně pochopit, jak funguje systém a jak je uspořádán mechanismus, který je zvažován. Důležité je také zvolit optimální úpravu pro určité podmínky a budeme o nich hovořit níže.

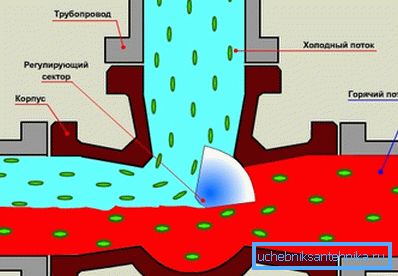

Princip činnosti jeřábu

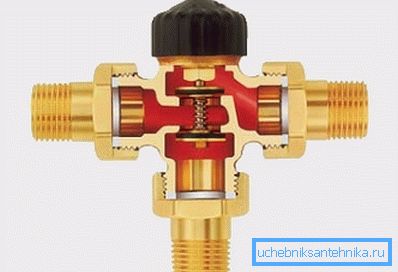

Pokud jde o modifikaci uzamknutí, je vše vcelku jednoduché a jasné:
- Separační ventil v otevřené poloze prochází celou tekutinou z hlavní a zpětné linky, čímž zajišťuje určitou průměrnou teplotu chladicí kapaliny.
- Pokud je ventil uzavřen, zpětný tok je prostě nedodáván a maximální teplota tekutiny proudí do systému, tato volba se obvykle používá během chladné sezóny. Kolik poloh má třícestný ventil této úpravy? Pouze dva - otevřené a uzavřené, snaží se regulovat průtok s ním je zakázáno.
Regulované systémy pracují na jiném principu, proto by měly být považovány za samostatné.
Je třeba poznamenat, že tato možnost je více poptávaná a je to způsobeno řadou výhod, které zvážíme:
- Možnost velmi přesného nastavení poměrů krmiv. To pomáhá nastavit teplotu v místnosti s přesností 2-3 stupňů, což umožňuje udržovat v domě optimální mikroklima. Nepochybně je tato možnost nejvíce poptávaná mezi zákazníky a již řadu let je lídrem v celkovém prodeji produktů tohoto druhu.
- Existuje obrovský počet velikostí, které se hodí pro jakýkoli systém, například dvoustopový jeřáb 2-2-1 palce je vynikající volbou pro dvojpodlažní budovu a trojcestný jeřáb DU15 palce je vhodný pro malé byty nebo i jednotlivé místnosti. Projekt obvykle předepisuje potřebné vlastnosti, ale pokud tomu tak není, je lepší konzultovat s kvalifikovaným odborníkem.
- Tato volba nemá určitý počet pozic, regulační uzel se bude pohybovat co nejdál.. Ale stojí za to pamatovat na jeden velmi důležitý faktor: nastavitelný mechanismus může být použit jako uzavírací zařízení, stačí úplně vypnout ventil a jeden z toků bude zcela odříznut.
Stojí za to zvažovat ještě jednu možnost - třícestný ventil 14m1, jeho hlavní rozdíl spočívá v tom, že jeden z vývodů byl původně určen pro instalaci manometru. Za tímto účelem je na jedné ze stran vytvořena speciální plošina, na které je měřicí zařízení fixní, jeho konfigurace může být velmi odlišná.
Výhodou třícestného ventilu pro manometr je, že měření nemusí být prováděno nepřetržitě, ale pouze v případě nutnosti. To vám umožní výrazně prodloužit životnost zařízení, protože dopad na něj není konstantní, ale pouze pravidelně.
Funkce provozu zařízení
Zvažte, jak design funguje v topném systému domu nebo bytu:
- V první poloze jsou všechny kanály otevřené a toky jsou rovnoměrně míchány, což umožňuje snížit teplotu chladicí kapaliny. Nejčastěji se tato možnost používá v podlahovém topení, protože jeho provoz vyžaduje mnohem nižší teplotu než u radiátorů.
- Ve druhé poloze je zpětné vedení zcela zablokováno a chladicí kapalina je přiváděna do systému s maximální teplotou. Tato možnost je použitelná v nejchladnějším období roku a zajišťuje maximální přenos tepla, ale nedoporučuje se jej použít v jiném čase, protože za prvé bude místnost velmi horká a za druhé bude spotřebována dodatečná energie.
- Ve třetím případě je vstupní proud z kotle blokován a tekutina cirkuluje v uzavřené smyčce.. To je nutné v případech, kdy je voda příliš zahřátá a dokonce ani míchání vrat nemůže zajistit dostatečné snížení teploty.
- Prostřednictvím možností můžete nastavit průtok, což vám umožní nastavit nastavení pro udržení stabilní teploty.
Kritéria výběru
Při výběru konkrétní možnosti je důležité zvážit následující faktory:
- Průměr komunikačních kanálů, ke kterým bude připojen, například třícestný ventil 1-2 o 1 až 2 palce, je vhodný pro systémy s malým průměrem, avšak není požadován v provedení s velkým výkonem.
- Při instalaci ručně je lepší použít kohouty, na které můžete později nainstalovat servo. Jejich cena je poněkud vyšší, ale pokud je to nutné, můžete systém vybavit automatickou ladicí jednotkou.
- Pokyny k instalaci a obsluze by měly být v ruštině, abyste pochopili všechny nuance procesu.
Tip! Ujistěte se, že u prodejce zjistíte dostupnost dokumentace, která potvrzuje kvalitu výrobku a jeho soulad s platnými normami.
Závěr
Trojcestné ventily umožňují nastavit teplotu chladicí kapaliny a tím ušetřit značné finanční prostředky na vytápění a klimatizaci. Video v tomto článku odhalí některé otázky podrobněji a jasně ukazuje řadu důležitých bodů.
