Co je potřeba jeřábový pe pro podzemní instalaci
U potrubí nebo plynovodu je nejvhodnější vložit kulový ventil pro podzemní instalaci z plastu. Tento návrh může poskytnout dostatečně dlouhou dobu provozu a bez problémů s údržbou.
Existuje mnoho možností pro materiály pro takové ventily, ale plast je nejvhodnější, protože se vůbec nebojí vlhkosti a korozi. Vysvětlíme, jak jej nainstalovat a ukázat tematické video v tomto článku.
PE jeřáby
Popis
- Polyetylénové trouby jsou mnohem levnější než kov, takže většina osad a různých průmyslových zařízení nečiní bez komunikačních cest z tohoto materiálu. Navíc cena jeřábu PE je mnohem nižší než cena ocelových analogů, ale životnost je nesmírně delší, což také hraje významnou roli při výběru materiálů pro potrubí.
- Široké využití tohoto mechanismu je dáno i jeho poměrně širokým rozsahem průměrů. - může být namontován na potrubí o průřezu 20 až 315 mm a může pracovat při teplotách od -20 ° C do + 40 ° C, což je přijatelné pro všechny oblasti Ruské federace s podzemními instalacemi.
- Kromě toho lze kulový ventil pro podzemní instalaci namontovat, aniž byste museli vybavit tuto speciální jímku - pro jeho nastavení stačí ovládací mechanismus vytáhnout a samotný uzel může být pokryt zemem. Vzdálenost k povrchu země od potrubí může být od 1 650 mm do 2 750 mm.

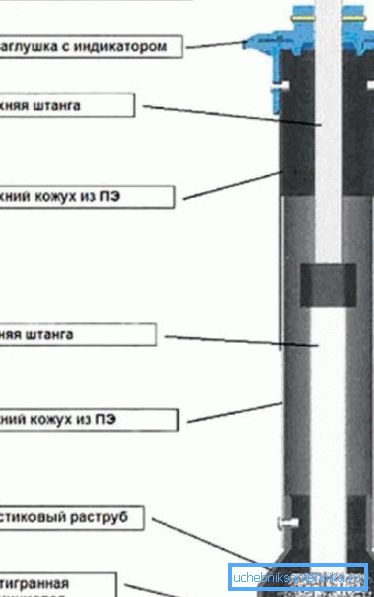

- Tyč teleskopu je prodloužena čtvercovým dutým profilem, na jehož konci je svařena šestihranná objímka., který je namontován na ose jeřábu a rotuje pomocí čtvercového / šestihranného kovového táhla.
- Podzemní jeřáb je vyroben z polymerních materiálů (konstrukce je určena pro tupé svařování nebo potrubní spoje). Výstupy na tomto mechanismu jsou vyrobeny z PE 100 SDR11 - to je docela dost pro plynovody s tlakem 10 bar a vodovody s tlakem 18 barů.
Poznámka: Na prodlužovací kabel dvou tenkostěnných trubek je instalován ochranný kryt z polyethylenu. Mohou se navzájem volně pohybovat.
Specifikace některých jeřábů
| Zobrazit Aplikace | Pro plyn 10 barů, pro vodu 16 barů |
| SDR | SDR11 |
| Materiál | PE80 / PE100, PE2406 / PE3408 |
| Otevření / zavření | ? otáčení |
| Teplota | Od -29 do 600˚ |
| Typ průchodu | Celý vývrt |
| Typ pomocné tyče | Teleskopické rozšíření |
| Čistící typ | Bez proplachu, 1 proplachování, 2 proplachování |
| Svařování a zásuvka | Elektrické nebo spojky |
| Testovací standardy | EN 1555, ANSI / ASTM B16. 40 |
Tabulka SDR11

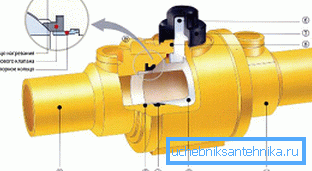

| Ne | Jméno | Co je vyrobeno z |
| 1 | Bydlení | Polyethylen (PE) |
| 2 | Trumpet | Polyethylen (PE) |
| 3 | Ples | Polypropylen (PP) |
| 4 | Prostor pro míč | NBR (pryž) |
| 5 | Podpora kroužku | Polypropylen (PP) |
| 6 | Sklad | Acetal |
| 7 | Konektor | Polypropylen (PP) |
| 8 | Ložiskové kroužky | NBR (pryž) |
| 9 | Adaptérový kroužek | NBR (pryž) |
PE kulové ventily
| Průměr (mm) | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 |
| Hmotnost (kg) | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 |
Rozměry. Standardní
| Průměr (mm) | Zobrazit |
| 63 | Bez výstroje |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | S převodovkou |
| 225 | |
| 250 | |
| 280 | |
| 315 (plný průchod.) | |
| 355 | |
| 400 |
PE ventil bez proplachování
| Průměr (mm) | Zobrazit |
| 63 | Bez výstroje |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | S převodovkou |
| 225 | |
| 250 | |
| 280 | |
| 315 (plný průchod.) | |
| 355 | |
| 400 |
Jeden výplach
| Průměr (mm) | Zobrazit |
| 63 | Bez výstroje |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | S převodovkou |
| 225 | |
| 250 | |
| 280 | |
| 315 (plný průchod.) | |
| 355 | |
| 400 |
S dvěma odběry
Tóny úprav
Poznámka: V současné době v Ruské federaci není vodní nebo plynový podzemní jeřáb dostatečně široký. Nicméně řada stavebních organizací vykazuje zdravý zájem o takové stavební zařízení.
Tyto ventily v podzemních nebo podzemních (s použitím vrtů) mohou být použity v plynárenských zařízeních. Současně však instrukce nedoporučuje používat studny v průběhu kurzu.
Jde o to, že pravidla pro práci v těchto nádržích a doporučení pro jejich otevření výrazně komplikují činnost ventilů tohoto typu.
OAO Gazprom vyvinula určité technické normy, ve kterých je instalace ventilů vyrobených z polyethylenu (cena není brána v úvahu) s výhodou provedena bez jamek.
Instalace do důlků se doporučuje pouze v případech, kdy je potrubí instalováno ve velké hloubce, což neumožňuje použití teleskopického pohonu pro nastavení.
K dispozici je standardní STO GAZPROM 2-2.1-093-2006, která demonstruje (ilustrované) řešení pro návrh, výstavbu a rekonstrukci polyetylénových potrubí pro plynové potrubí.
Popisuje různé možnosti instalace PE-kulových jeřábů, které lze provést:

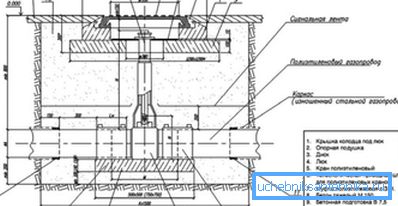

- Přímo na silnici (uprostřed silnice);
- Přímo na silnici (uprostřed silnice) a na pěších chodnících, stejně jako v parku;

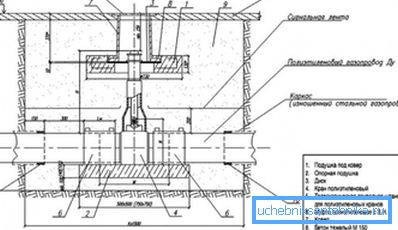

- Pod koberec (trávník) v parku nebo lesním pásu.
Závěr
Instalace vodovodních kohoutků s vlastními rukama pro domácí instalatérské práce je v současné době poněkud obtížná, protože pro toto není žádné speciální vybavení, které je dodáváno prostřednictvím sítě obchodů s hardwarem.
Když hovoříme o plastů, pak pro soukromý sektor upřednostňujeme polypropylen a v současnosti tento materiál plně vyhovuje potřebám obyvatel soukromého sektoru.
