Co je dobře protokolování

Slovo protokolování pochází z francouzského carottage, který zase pochází z carotte - mrkev, který je velmi podobný záznamové sondě. Toto slovo je používáno pro obecný název geofyzikálního výzkumu vrtů, které se mohou ve způsobu postupu lišit.

To je to, co bude uvedeno níže, a kromě toho můžete sledovat tematické video v tomto článku jako další materiál.

O protokolování

Obecné informace

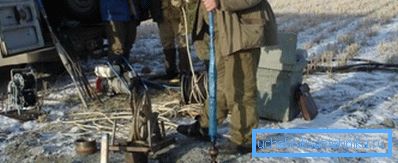

Aby bylo možné provádět těžbu dřeva, je nutno v studni, jak to vyžadují instrukce, zavést geofyzikální sondu, která obsahuje veškeré vybavení nezbytné pro studium.. Přijaté informace se zpravidla přenášejí dvěma způsoby - jedna z částí je okamžitě přenášena na povrch pomocí geofyzikálního kabelu - je to také elektrický vodič, nosný prvek a kanál pro přenos dat. Další část přijaté informace je zapsána do paměti samotné sondy a může být získána až poté, co je načtena na povrch. (Viz také článek Jak dobře vybavit vlastní ruce.)

Řada technických důvodů určuje příjem informací - shromažďuje se v okamžiku, kdy se sonda pohybuje podél studny dolů nahoru při nízké rychlosti. Tato metoda umožňuje rovnoměrnému pohybu zařízení, při pohybu směrem dolů se může jednoduše uložit do studny a výsledná informace bude zkreslena.

Přestože některé parametry jsou zaznamenány přesně, když je sníženo, ale v každém případě je poloměr výzkumné zóny stále malý - od několika centimetrů do několika metrů.

V těch případech, kdy se sonda pohybuje příliš rychle, a to se zpravidla vyskytuje během svého sestupu, není schopno jasně zaznamenat ani velké anomálie v okolních vrstvách. Příliš malá rychlost pohybu, která se může vyskytnout při zvedání, významně zvyšuje čas logování, což znamená, že se jeho cena zvyšuje.

Problém s touto metodou spočívá v tom, že samotná studna není nikdy dokonale plochá a její průměr je variabilní, takže pro měření aktuální hloubky se používá několik metod.

1. Pomocí lokátoru spojky (LM) je možné určit počet přípojek a tím i počet potrubí spuštěných do jímky. Proto můžete vypočítat jejich celkovou délku a zjistit velikost hloubky.
2. Také na geofyzikálním kabelu jsou magnetické štítky, které se nacházejí každých 10 m a každá desetina (po 100 m) je zdvojnásobena. Počet značek se vypočítá pomocí zvláštního počítadla.

Poznámka: Na první pohled jsou oba metody téměř dokonalé, ale praxe ukazuje, že lokátor může vynechat jednu nebo několik značek, stejně jako měřidlo chybí magnetické značky. Ale při porovnávání dat ze dvou zařízení je obrázek přesnější.

Jak bylo uvedeno výše, čtení sondy, nebo přesněji studnice samotné, ovlivní jejich přesnost a toto:

• Stěny kovových vrtů, tedy magnetické měření, jsou zkreslené. Také kov, který je vynikajícím vodičem, činí elektrické skenování obtížným a zabraňuje tomu, aby byl prstencový prostor zkoumán.
• Vzhledem k tomu, že vrtací kapalina, která zůstává docela dobře, obsahuje vodu a tam jsou atomy chlóru a vodíku, což ztěžuje kontrolu obsahu vodíku v oleji.

Poznámka: V závislosti na způsobu a povaze studie může být nutné sondu přiblížit ke stěně studny nebo ji umístit do středu. To je docela možné pomocí pramenů, které instalatéři instalují s vlastními rukama podle potřeby. Takže pro centrální umístění jsou zapotřebí čtyři pružiny, které rovnoměrně podpírají zařízení ze všech stran, zatímco jen jedna pružina stačí k tomu, aby se sonda stlačovala proti stěně.

Metody

Nyní budeme věnovat pozornost některým základním typům vrtů, které se používají v průmyslu a stavebnictví. Především je to elektrická cesta, která je rozdělena do skupin. (Viz také článek Druhy systémů čištění vody ze studny.)

Nejběžnější lze nazvat metodou KS (zřejmá rezistence) - to je analogický elektrický profil v elektrickém průzkumu. Mikroskop je velmi podobný tomu, kde jsou malé sondy pevně přitlačeny ke stěně vrtu.

Metoda rezistivity může měřit elektrický odpor kapaliny, která je právě v studně. Mohou to být oleje, kapaliny pro tvorbu, vrtací kapaliny a podzemní vody.

Pro vertikální elektrické průzkumy se používá boční záznam. K dispozici je také boční a mikroporézní protokolování - BK a MBK.

Chtěl bych upozornit na metody jaderného výzkumu, jejichž jména se zpravidla skládají ze tří dopisů. První z nich označuje typ záření použitého v této situaci (G je gamma a H je neutron), druhá označuje typ záření, proto je písmeno zachováno a třetí klasifikuje rozsah (A - analýza, K - protokolování, M - O testování). V případech, kdy existuje čtvrtá písmena, je již uvedena změna. (Viz také článek Adaptér pro vrty: jak vybrat a nainstalovat.)

Závěr

Každé video nahrávání vrtů je rozděleno na dva způsoby - povrch a podzemí, a obě studie se navzájem doplňují, přesto jsou mezi nimi hlavní metody - elektrické a jaderné. To vám umožní nastavit nejen hloubku zásobníku na centimetr, ale i povahu jeho změny.
