Čerpadlo agidel

Ufa Production Association vyrábí různé výrobky pro obranný a ropný a plynárenský průmysl, automobilový a letecký průmysl. Pro své výrobky společnost zapsala ochrannou známku "Agidel". Pod touto značkou byla vyrobena pumpa Agidel.

Co je to

Začátek uvolnění prvních úprav čerpadel výrobního sdružení Ufa se ztratil v sedmdesátých letech minulého století. Některé vzorky stále fungují. V současnosti se pod TM "Agidel" vyrábějí dvě verze čerpadel: "Agidel M" a "Agidel 10". Tyto jednotky patří do třídy odstředivých povrchových čerpadel.

Čerpací jednotky Agidel jsou určeny k napájení vody pro zavlažování, letní sprchu nebo zajištění přívodu vody ze dvou míst, například vany a kuchyně.

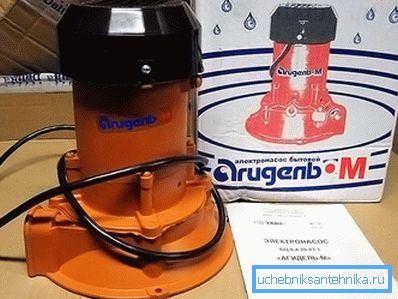

Charakteristika "Agidel M"

Čerpadlo "Agidel M" je malé odstředivé čerpadlo. Technické charakteristiky jednotky jsou:

• hmotnost 6 kg;
• průměr - 23,8 cm, délka - 25,4 cm;
• jednotka je schopna nasát vodu z hloubky 7 m, při instalaci ejektoru se hloubka zvyšuje na 15 m;
• výška stoupání vody je 20 m;
• za hodinu je schopen pumpovat 2,9 l / h;
• náklady na elektřinu - 370 W / h.

Instalujte tento přístroj pouze ve svislé poloze. Předpokladem pro provoz čerpadla je maximální čistota čerpané vody. Při použití na čerpání vody ze studny nebo studny by tedy vzdálenost od přijímacího ventilu k dnu neměla přesáhnout 35 cm.

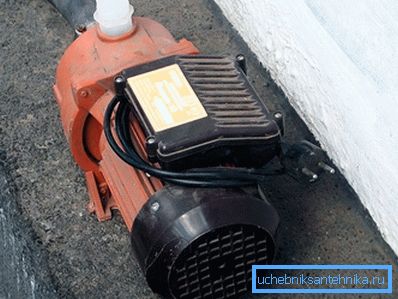

Charakteristika "Agidel 10"

Čerpadlo "Agidel 10" je výkonnější model, který má následující technické vlastnosti:

• hmotnost 9 kg;
• rozměry konstrukce jsou 23,0 - 16,0 - 37,0 cm;
• čerpadlo může získat vodu z studny o hloubce 7 m;
• maximální výška, při které je vzestup vody 30 m;
• produktivita je 3,3 l / h;
• spotřeba energie jednotky 700 W / h.

Jednotka je namontována pouze ve vodorovné poloze.

U obou modelů je společným požadavkem instalovat na rovný povrch a zajistit pozitivní teploty v místě instalace čerpadla. Je-li dovoleno zmrazení kapaliny uvnitř jednotky, rozbije se.

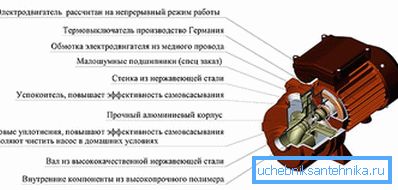

Hlavní součásti

Projekční čerpadlo TM "Agidel" se skládá z následujících komponent:

• skříň, která se připevňuje k krytu motoru třemi vnějšími šrouby;
• skříň motoru (připojená k základně se čtyřmi šrouby);
• slimáky, s jejichž pomocí se voda absorbuje (je součástí těla);
• oběžné kolo (ukotveno), které je upevněno ve středu těla jedním šroubem;
• elektromotor s kotvou, těsnění a těsnění mezi nimi.

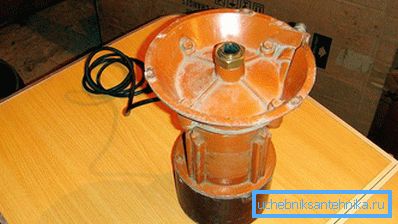

Konstrukční modely rozdílů

Před zahájením práce musí být jednotka Agidel M naplněna vodou. Konstrukce zajišťuje ochranu před přehřátím, takže je možné zařízení provozovat bez dlouhého zastavení. Teplota vody by neměla přesáhnout 40? C. Čerpadlo se doporučuje používat pouze při pozitivní teplotě okolí.

Čerpadlo "Agidel 10" je samonasávací jednotka, proto před zahájením provozu nevyžaduje předběžné vstřikování vody. Je citlivý na přetížení, a proto byste neměli používat zařízení k čerpání vody z velmi velké hloubky.

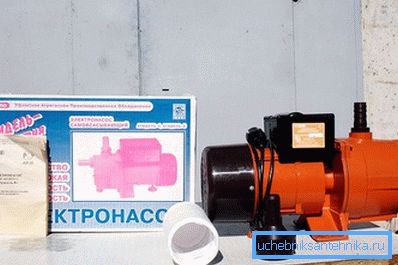

Jak a kde instalovat zařízení

Čerpadla by měla být instalována v kontejnerech nebo užitkových místnostech, které je chrání před přímým slunečním zářením, vlhkostí a nečistotami. Pro snížení odolnosti proti vodě jsou jednotky umístěny co nejblíže ke studni. Instalace se provádí na rovném povrchu.

Při celoročním používání čerpadla se místnost, ve které je instalována, zahřeje.

Vzhledem k tomu, že jednotka "Agidel M" je určena především pro sezónní provoz, můžete ji instalovat na vršek studny. Pokud je třeba používat jednotku celoročně, instalace se provádí v teplé místnosti. Je také možné kopat jámu pod úrovní zmrazování půdy. Zakryjte ho cihly nebo betonem, izolujte a nainstalujte čerpadlo.

Pro počáteční plnění čerpadla vodou před spuštěním připojte k vodovodnímu potrubí sloupku. Pak se před kohleem čerpadla zavede uzavírací ventily a hadice z výstupní trubky jednotky se spustí do nádrže na vodu, která se nachází v blízkosti. Když začnou pumpovat vodu pomocí rukojeti sloupku, voda pod tlakem vstoupí do čerpadla a vytáhne hadici do nádrže. Aby se zabránilo konstantnímu pohybu vody čerpadlem, během provozu sloupky uzavřely uzavírací ventil.

Čerpadlo "Agidel 10" může být instalováno přímo na hladině vody. Chcete-li to udělat, postavte malý raft. V tomto případě jsou všechny proudové části spojů pečlivě izolovány od vody.

Další funkce instalace - připojení k napájení. Vzhledem k tomu, že drát z čerpadla je dlouhý pouze 1,5 m a vzdálenost od čerpadla k nejbližšímu výstupu je mnohem delší, je lepší vyměnit "nativní" vodič za jiný, požadovanou délku. Vodič by měl být položen tak, aby nedošlo k jeho zakopnutí nebo náhodnému poškození.

Před zahájením instalace a provozu čerpadel TM "Agidel" byste si měli pečlivě přečíst pokyny. Pouze provedení všech doporučení a požadavků zajistí dlouhodobý a spolehlivý provoz jednotky.
