Betonové kanalizační jámy: vlastnosti konstrukce a provozu

Betonové kanalizační vrty - tento design kombinuje takové vlastnosti jako spolehlivost, trvanlivost a přijatelné náklady. Navzdory skutečnosti, že instalatérský trh je každoročně doplňován stále více progresivním a ekonomickým vývojem, tyto železobetonové výrobky jsou stále oblíbené a poptávané jak mezi domácími, tak zahraničními zákazníky.

Jaké jsou technologie, kterými se vyrábí betonová kanalizace a jaké jsou její funkce? Zjistíme podrobněji.

Specifikace konstrukce

Moderní kanalizační železobetonové studny typické, stejně jako před několika desetiletími, jsou vyráběny v souladu s požadavky SNiP 2.04.03-85, které upravují uspořádání kanalizačních sítí.

Železobetonové konstrukce jsou stále používány v určeném účelu v malých sídlištích, chalupách a venkovských osadách, ve stejných obdobích jsou studny tohoto typu ve velkých a středně velkých městech postupně nahrazovány analogy polymerů, které se vyznačují větší průchodností a snadnou údržbou.

Železobetonové jámy jsou rozděleny do dvou hlavních typů: pozorovací a diferenciální struktury.

• Inspekce se používají pro údržbu a řízení potrubí, pro připojení dalších větví a změnu směru.
• Drop struktury jsou navrženy tak, aby změnily výšku hladiny odpadních vod a intenzitu jejich pohybu podél větve.

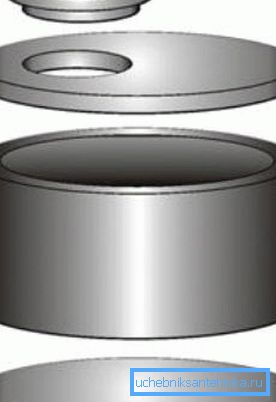

Standardní modifikace železobetonových šachtových šachet je struktura sestávající z následujících prvků:

• kroužek (provádí funkci bočních stěn);
• obdélníkový nebo kulatý základ;
• obdélníkový nebo kulatý strop s kulatým otvorem pro instalaci poklopu;
• krk (volitelné);
• (litina a nyní polymer).

V souladu s předchozími normami bylo čištění kanalizace v betonových jímkách prováděno pouze ručně. To znamená, že ve směru zablokování byl kabel tlačen, který se otočil kolem své osy.

Velikost prstence byla vypočítána na základě těchto úvah tak, aby osoba s průměrnou výškou mohla zapadnout dovnitř kabelem a prolomit zablokování nebo vytvořit soubor dalších stejně důležitých prací. Proto je standardní kanalizační vrt prefabrikovaného betonu dodnes zohledněn minimální rozměr 700 mm.

Železobetonové konstrukce jsou vyráběny také s následujícími standardními rozměry: 1000, 1250, 1500 a 2000 mm. V souladu s tvarem a velikostí hlavního výrobku jsou vyráběny kruhové desky - horní překryv s kulatým otvorem a dolní pevnou základnou.

Důležité: Volba kulatého tvaru vrtů není náhodná, protože taková konfigurace je považována za nejlepší z hlediska odolnosti vůči tlaku půdy.

Železobetonové kroužky standardní a dodatečné

Vzhledem k tomu, že železobetonové jámy jsou zakoupeny pro použití v různých provozních podmínkách, desky a kroužky jsou vyrobeny s plochým povrchem, aby mohly být později spojeny dohromady. Mezi plochým povrchem jsou pouze vestavěné prvky - montážní závěsy. Během instalace jsou však smyčky odříznuty a zajištěna těsná křižovatka.

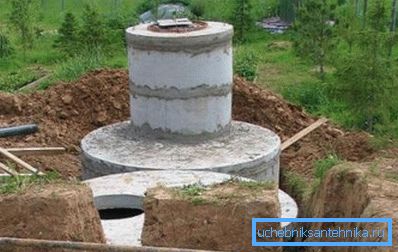

Pro instalaci potrubí jsou v dolním kroužku vybrány otvory a na základové desce jsou uspořádány cementové žlaby, aby bylo zajištěno, že potrubí je co nejpevnější. Takové konstrukce se stejným úspěchem se používají jak v šachtách, tak i v jamkách. Železobetonové jímky mohou být zvedány ve výšce díky jednomu nebo jinému počtu standardních nebo přídavných kroužků.

Výhody a nevýhody

Na závěr shrneme výhody a nevýhody železobetonových kanalizačních vrtů.

Výhody:

• nízká cena v porovnání s progresivnějšími modifikacemi polymerů;
• jednoduchost instalace díky přítomnosti speciálních výstupků;
• možnost montáže vrtů s různými kapacitami v souladu s parametry objektu;
• dostupnost těchto betonových výrobků ve volném prodeji ve většině domácích měst;
• použitelnost betonových výrobků na všech typech půdy;
• díky inertnosti betonu je možné pro konstrukci klíčové studny použít individuální konstrukční prvky bez ohrožení kvality studní vody;
• snadné čištění vnitřního povrchu stěn budov bez nutnosti zavolat podtlakové vozidlo.

Nevýhody:

• vysoká hmotnost konstrukce a v důsledku toho namáhavost montážního procesu;
• nízký stupeň hydroizolace kanalizace dobře sestaveného z jednotlivých desek a kroužků;
• vysoká pravděpodobnost kontaminace půdy odpadními vodami a zvýšená hrozba zaplavení splašků podzemními vodami.

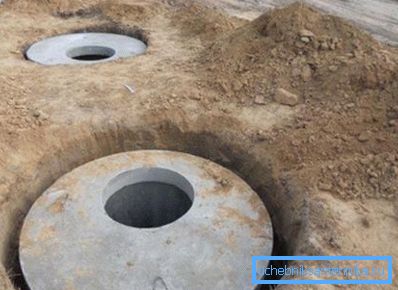

Instalace kanalizačních zařízení

• Vykopáme díru o velikost prstence;
• Sklopte spodní část jámy a položte základní desku na ni.
• Zkontrolujte hladinu vody instalace vzhledem k horizontu.
• Cementová písková malta vymezuje obvod základny a nezapomeňte demontovat montážní výstupky.

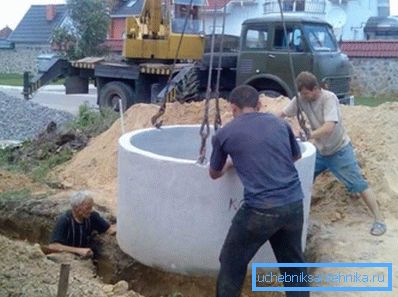

• Dále pomocí speciálního zařízení spustíme prstenec přímo na předem položené řešení. Zkontrolujte, jak kolmá k základně je prstenec.
• Těsnicí kroužek a základnu utěsníme zbytky cementové pískové malty.
• Dále vyvrtejte otvory pro přístup kanalizačních sítí.
• V horní části prstence odřízneme montážní prvky a zpevníme cementovou maltu kolem obvodu.
• Dále pomocí speciálního vybavení na překryté prstence.
• Klouby kroužku a překrytí jsou utěsněny.
• V závěrečné fázi instalujeme poklop s víkem. (Viz také článek Šachtové šachty.)

Důležité: Studny, díky doplňkovým kroužkům, mohou být postaveny s ohledem na neomezenou hloubku. Ale čím méně kroužků se používá, tím více těsnosti se vyznačuje dokončenou strukturou.

Závěr

Jak je vidět, návod k instalaci není obtížný. Tyto práce lze provádět ručně pomocí jednoduchého nástroje a jeřábu. Další užitečné a zajímavé informace naleznete v tomto článku.
