Automatizace čerpadel pro vrty: základy nastavení přívodu

Správně vybrané studené čerpadlo s automatizací je "srdcem" celého systému zásobování vodou. Současně je činnost automatické jednotky stejně důležitá, jako funkce samotné zvedací části.

V našem článku popisujeme základní principy, kterými je práce těchto zařízení regulována, a dáváme několik tipů, které budou užitečné pro mistry v nezávislém návrhu a montáži systémů.

Základy automatického řízení

Čerpadlo instalované ve vrtu samotné je schopné účinně provádět pouze jednu funkci, jmenovitě zvedání vody do předem stanovené výšky. V tomto režimu je však vždy nutné pracovat, pokud není čerpáno dobře.

Ve všech ostatních případech je důležité řídit tok vody.

• Manuální nastavení provozu čerpacího systému samozřejmě nebude fungovat, protože čerpadlo je umístěno pod zemí ve značné hloubce.. Z tohoto důvodu se ovládání provádí na principu zpětné vazby - automatizace čerpadla studny vnímá určité parametry a v důsledku toho provádí úpravy provozu čerpadla.
• Příkladem takového nastavení může být čerpadlo pro start motoru, když je tlak v systému. Jakmile vodní tok vede k poklesu tlaku, informace se přivedou do řídicí jednotky a nastartuje čerpání.

Dávejte pozor! Aby se to stalo méně často a ne po každém zapnutí jeřábu, je v systému instalován speciální přijímač. Díky konstrukčním prvkům zajišťuje hladký start, což výrazně šetří zdroj části čerpadla.

• Akumulátory pracují přesně stejným způsobem.: Jakmile je nádrž naplněna na určitou úroveň, čerpadlo je vypnuto a přerušení dodávky vody.
• Důležitým úkolem automatizace čerpadel je ochrana zařízení.: v případě potřeby (práce bez vody, písku nebo znečištění) se vypne, což zabraňuje jeho rozbití. Vzhledem k tomu, že cena za vysoce kvalitní modely je poměrně velká, může být tato funkce velmi užitečná.

Níže se podíváme podrobněji na zde popsané příklady úprav.

Typy automatizace

Nastavení tlaku

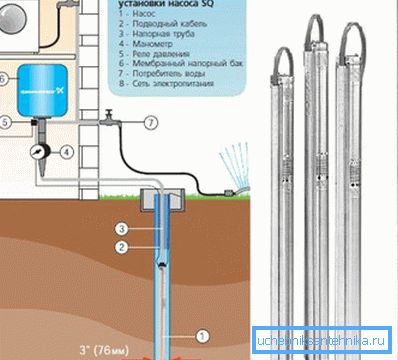

U jednotlivých vrtů je vhodnější instalovat sadu zařízení, která se přizpůsobí úrovni tlaku v systému. Pro tento účel je do okruhu zásobování vodou zabudován přijímač membrány, který je schopen kompenzovat hydraulické rázy a udržovat nadměrný tlak v potrubí.

Úprava se provádí tímto způsobem:

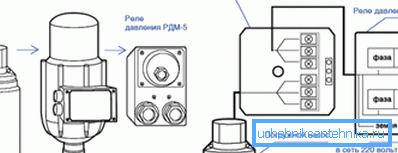

• Tlakový spínač (namontovaný samostatně nebo jako součást automatické čerpací stanice) je nastaven na dva indikátory: úroveň, ve které je zapnut přívod vody, a úroveň, při které je čerpadlo vypnuto.

• Aby nedošlo k přílišnému zapínání, nastavují se nastavitelné limity podle charakteristik výkonu čerpadla a charakteristiky přijímače.

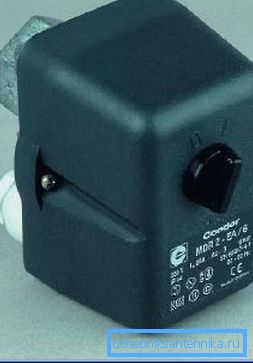

• Pro maximální výkon by měly být použity průmyslové relé (XMP z Telemecanique, MDR od Condor a podobně). Odolávají velkému množství proudu (15-16 A) a jsou vybaveny spolehlivými kontakty. Mínus profesionálních relé je nepřítomnost odstupňování: pro nastavení je použit tlakoměr, který negativně ovlivňuje přesnost.

• Domácí spotřebiče jsou jednodušší, ale méně spolehlivé. Pokud nemáte potřebné dovednosti - je lepší se pokusit přizpůsobit sebe, ale nechte tento úkol odborníkům.

Tip! Při použití domácích relé odborníci doporučují použití dodatečné automatické ochrany instalované v samostatné rozvaděči,

Regulace závisí na úrovni

Ovládání úrovně plnění nádrže je nezbytné, pokud je zásobování vodou organizováno pomocí nádrže ve vodní věži nebo hydraulického akumulátoru v podkroví.

V tomto případě je toto nastavení zajištěno fungováním poměrně jednoduchého systému:

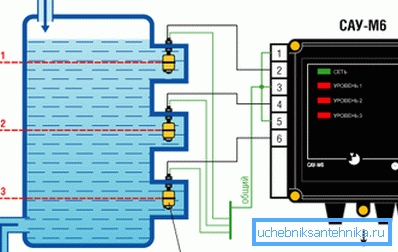

• U rezervní nádrže s vodou je instalováno několik elektrod - tzv. Plnící senzory.
• Když se hladina vody změní, elektrody se odpovídajícím způsobem uzavřou nebo otevřou.
• Jakmile voda dosáhne horní značky, řídící relé vypne čerpadlo a přívod vody se zastaví.
• Při dosažení nižší značky se čerpadlo aktivuje a obnoví přívod vody do nádrže.

Namísto elektrod jsou tyto systémy někdy vybaveny takzvanými plovákovými spínači. Tato zařízení jsou však méně spolehlivá a mají malou pracovní rezervu.

Dávejte pozor! V každém případě doporučuje instalaci nouzového vypouštěcího systému na nádrž, popřípadě instalace samostatné poplašné jednotky na přeplnění.

Regulační systémy "vázané" na hladinu vody v nádrži se častěji používají pro zásobování vodou. Čerpadla pro vrty s automatikou typu úrovně trvají mnohem déle, protože jejich provozní režim je stabilnější. Také šetření zdroje přispívá k nedostatku krátkodobých startů.

Ochranné mechanismy

Další důležitou funkcí nastavovacích systémů je ochrana samotného mechanismu. Automatické čerpadlo pro vrty je obvykle vybaveno několika bezpečnostními zařízeními, které mu umožňují zůstat v provozním stavu i při silném zatížení.

Hlavní příčiny rozpadu zařízení jsou:

• Zvýšení nebo snížení napětí v síti.
• Provoz elektrického motoru v extrémním zatížení po dlouhou dobu.
• "Suchá run", tj. fungování části čerpadla bez vody.

Každá z těchto důvodů musí být odstraněna:

• Pro stabilizaci napájení se relé používají k řízení napětí. Při současných rázových rychlostech takové zařízení jednoduše vypne čerpadlo. Moderní modely jsou navíc vybaveny časově zpožděným relé, které zabraňuje častému zapínání zařízení během řady výpadků napětí.

Dávejte pozor! V průmyslových vodovodních systémech je možné používat stávající stabilizátory, ale jejich využití je poměrně nákladné.

• Aby se motor nepřehříval při těžkých zátěžích, používá se tzv. Relé tepelného proudu. V tomto případě se nastavení této části provádí tak, aby její parametry odpovídaly jmenovitým charakteristikám čerpadla.

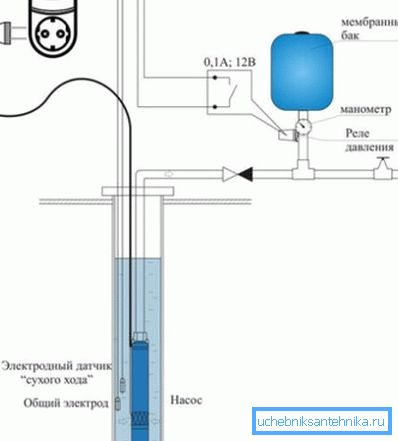

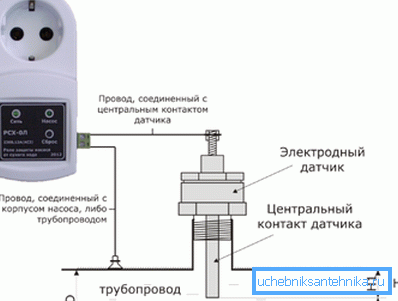

• Ochrana proti suchému chodu se stále častěji zabudovává do samotného čerpadla. Takové nastavení se nazývá "nepřímé": čerpadlo se vypne, když průtoková část začne pracovat v nečinnosti. To však zvyšuje úroveň opotřebení všech součástí.
• Spolehlivější je nastavení funkce přístroje podle hladiny vody v jímce: stejně jako v případě nádrže lze použít jak senzory, tak i plováky.

Všechny tyto mechanismy mohou být sestaveny jak na plátování desek plošných spojů, tak i na mikroprocesorů. Autoregulační procesory jsou spolehlivější, ale jsou mnohem dražší a měly by být konfigurovány odborníky.

Závěr

Automatizace studní vybavená elektrickým ponorným čerpadlem umožňuje výrazně optimalizovat všechny pracovní procesy. Současně nejen snížíme náklady na energii, ale také snížíme opotřebení samotného zařízení na zvedání vody. Další informace k tomuto tématu obsahují video v tomto článku.
