Americký jeřáb a podobné příslušenství: aplikační funkce

22-06-2018
Dodávka vody

V tomto případě budeme mluvit o tom, co jeřáb je americký 1 1 2 palce a podobné příslušenství. Dále zvažujeme, jaké vlastnosti použití těchto zařízení při výstavbě domácích vodovodů a vodovodních komunikací.

"Američan" - co to je? Toto je běžný název pro rychlospojku, která se skládá ze tří konstrukčních prvků: matice s uzávěrem a dva závitové koncové spínače. Zařízení je požadováno při stavbě různých potrubí z důvodu trvanlivosti a snadné instalace.

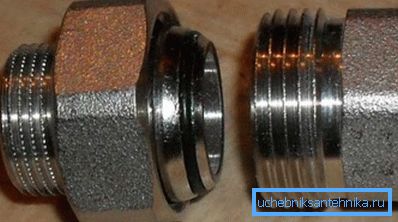

Součásti

Klíčové vlastnosti

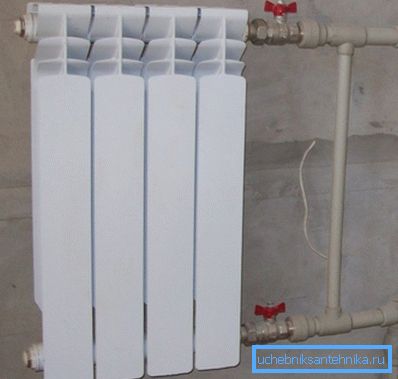

Na fotografii je použití kulových kohoutů při instalaci topného tělesa

Tento typ rychlospojky byl původně vyvinut v USA (odtud název) a následně se rozšířil po celém světě, když si instalatéři uvědomili, jak jednoduchá a zároveň vysoce kvalitní instalace byla provedena.

Zvažte hlavní charakteristiky těchto tvarovek:

  • Žací jeřáb v americkém stylu a podobné výrobky umožňují montáž a demontáž dálnice bez potřeby rotačních trubek. Je velmi vhodný při provádění oprav na potrubích upevněných v jedné poloze.
  • American je konektor s maticí. Proto postačí, aby byla trubka ukotvena ke spojce a utáhněte matici. Charakteristickým rozdílem od ostatních připojení je to, že spojované prvky jsou fixní.
  • Těsnost odpojitelného spojení vytvořeného maticí zajišťuje hustá elastická podložka, působí jako těsnění.

Důležité: Úspěch zakotvení potrubí pomocí "Američana" je zajištěn propojením s dobře dokončeným zadkem, na němž je závit profesionálně řezán.

Funkce aplikace

Instalace potrubí je charakterizována dlouhodobou těsností potrubí, protože se používá speciální kuželovité nebo ploché těsnění těsnění. Vedle celé sestavy je těsnicí materiál opět použitelný. V důsledku toho je jeho cena opodstatněnější než výdaje na nákup jednorázových tvarovek.

Montáž s uzávěrovou maticí je charakterizována malými rozměry a přímostí a koaxiálností spojených trubek. Každý konec takového kování končí zakončením, které je vybráno v závislosti na typu ukotvení. Mezi armatury je těsnění, nad kterým je matice přišroubována.

Podle typu dokování se rozlišují následující typy připojení:

  • dělená závitová montáž s vnitřním závitem;
  • dělená závitová montáž s vnějším závitem;
  • dělená závitová montáž s pojistnou maticí.

Důležité: V závislosti na vlastnostech potrubí lze tyto typy kombinovat nebo kombinovat, aby bylo dosaženo optimálního výsledku.

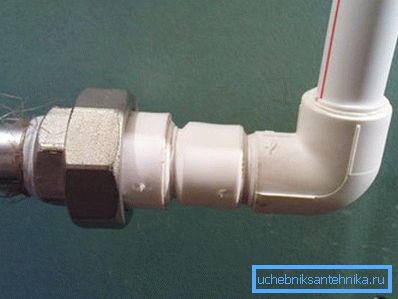

Obsahuje dokovací zařízení

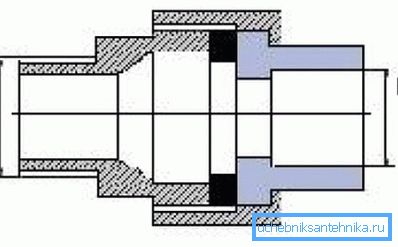

Dokovací vzorec

Jak již bylo uvedeno, v tomto případě se používá kuželovité nebo ploché těsnění.

Pro kuželovou konsolidaci jsou charakteristické následující výhody:

  • těsnění je provedeno podle schématu kov-kov bez použití dalších těsnicích materiálů, což znamená, že je spolehlivější a odolnější;
  • odolnost proti chemickým a fyzikálním vlivům (včetně teplotních rozdílů) v důsledku homogenity chemických a fyzikálních vlastností těsnících materiálů;
  • možnost aplikace s lehkou (až 5 °) odchylkou os, spojených částí potrubí, aniž by byla dotčena těsnost spojení.

Důležité: Uvedené výhody jsou poskytovány za podmínky vysoké přesnosti výroby spojovacích detailů. Méně náročné na kvalitu součástí je spojování trubek pomocí plochého těsnění. V tomto případě se používá ploché teflonové těsnění, vyrobené ve formě prstence.

Stejně jako většina ostatních závitových tvarovek jsou americké části vyrobeny z nerezové oceli od značek jako AISI321, AISI316 a AISI304 nebo mosaz.

Označení lze nalézt na tělese kování, což zjednoduší výběr vhodných spojovacích prvků. Označení udává průměr v palcích (například 1 palec), stupeň oceli a jmenovitý tlak v PSI.

Kulový kohout

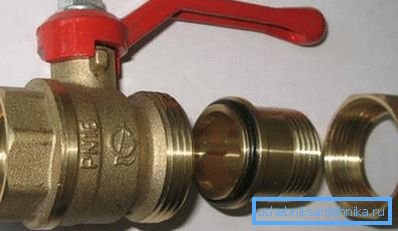

Přístroj je všudypřítomný jeřáb Du-25 2

Uvedené charakteristiky vodovodních armatur nemohly být pro kulové kohouty "American" charakteristické. Tento typ ventilů se používá při konstrukci systémů pro zásobování vodou a vytápění.

Hlavním pracovním prvkem zařízení je uzávěr s charakteristickým sférickým tvarem, který se otáčí uvnitř pouzdra. V kulovém ventilu je průchozí otvor. Pokud je průchozí otvor umístěn ve stejné ose s příslušenstvím armatury, dodává se voda. Když je otvor kolmý na otvory kování, přívod vody se zastaví.

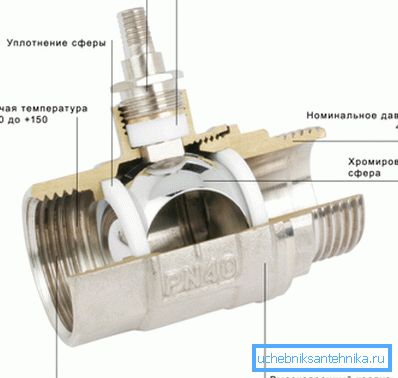

Kulový kohout v řezu

Konstrukce kulového ventilu není nová a je široce používána již 100 let. Ale největším zájmem jsou jeřáby s připojením "Američan". Takové ventily a armatury se používají jak v domácích, tak průmyslových podmínkách, což se vysvětluje provozní jednoduchostí a efektivitou.

Jiné typy amerického vybavení

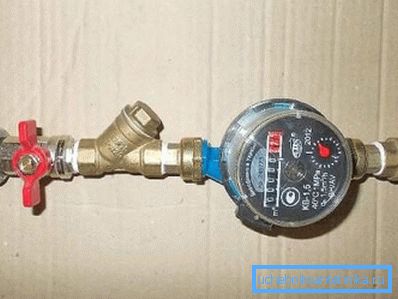

Použití kulového kohoutu při instalaci měřidla

Americká spojka je spojka určená pro spojení dvou koaxiálně identických trubek nebo pro spojování trubek různých průměrů.

Tento typ spojení není příliš odlišný od tradičních spojů. Jedna strana armatury je přišroubována k ocelovým trubkám, svařena na měděné trubky nebo pájena na trubky z polypropylenu nebo mědi. Další součástí armatury je skládací spojení armatur a matic.

Pro úplnost přehledu o úhlu typu připojení. Rohový jeřáb s americkým 3 4, stejně jako jen rohová armatura, vyrobená pomocí dvou kování a matice se vyznačuje snadnou instalací rukama. Úhlová dokovací stanice American zaručuje další pohodlí při instalaci v omezeném prostoru.

Závěr

Takže jsme se podívali na to, co je Američan a jaký je pokyn k jeho použití. Nyní můžete zjistit, jaký typ spojovacího prvku je vyžadován pro instalační práce a vybrat potřebné komponenty potrubí.

Existují otázky, které potřebují vyjasnění? Další užitečné informace lze nalézt sledováním videa v tomto článku.
