3-3 běžící jeřáb. korkové a kuličkové typy. použití v

01-09-2018
Dodávka vody

V tomto článku musíme zjistit, jaký je 3-cestný ventil a pro jaké účely ho lze použít v moderních vodovodních systémech. Dále se seznámíme s typickými problémy těchto jeřábů při vytápění v domcích starých skládek a zjistíme, co je s nimi nahradit při opravách přívodního potrubí k radiátoru.

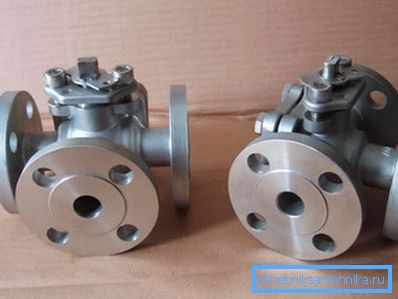

Moderní příruba trekhodoviki.

Co to je?

Trojcestný ventil je poměrně předvídatelně odlišný od běžného ventilu tím, že nejsou přítomny dva, ale tři závěry.

V tomto případě mohou být závěry velmi odlišné:

  • Závitové (spojky);
  • Přírubové;
  • Kleštiny (rychlé upínání);
  • Nakonec závěr může a představuje odvodňovací otvor pro vypouštění pracovního prostředí.

Funkčnost produktu je také zcela zřejmá: umožňuje vám konfigurovat inženýrský systém s nejrůznějšími směry pohybu pracovního prostředí. V závislosti na poloze jeřábu v jeho případě může být vytvořen můstek mezi dvěma nebo třemi větvemi. Samozřejmě, tento typ ventilů také umožňuje jejich úplné zablokování.

Druhy

Tyto vodovodní kohouty, které jsou v prodeji v naší době, lze rozdělit do dvou hlavních kategorií v závislosti na jejich zařízení.

Cork

Nastavení jeřábu se provádí tak, že se změní poloha korkového hrdla se štěrbinou.

Korkový kohout. Zátka překrývá střední zásuvku a odhaluje další dvě.

Produkty se mohou lišit:

  • Metoda těsnění korku a stopky. Existují tři možnosti:
Metoda utěsnění Popis
Ucpávkové ucpávky Kork se otáčí v dutém pouzdru ze spodu a je zatlačen na horní stranu s maticí. Grafitová vývodka pod maticí zajišťuje netesnost pod stonkou. Hlavním nedostatkem žlázy je to, že se vyrábí dokonce s jednoduchým ventilem v důsledku vyluhování grafitových částic
Gumové těsnění Namísto epiplonu je použit pryžový prstenec. Na rozdíl od žlázy se vyjímá pouze tehdy, když se změní pracovní poloha konektoru.
Lopping korku Těsnost dlouhých zátkových ventilů je zajištěna překrytím kuželové zátky k tělu. Cork je přitahován k němu oříškem na procházející stopce

Užitečné: třícestné ventily pro vytápění v domě postavené v 60.-70. Letech minulého století jsou utěsněny pouze žlázou. Jeho vývoj je příčinou konstantních netěsností na skladu při každém otočení korku.

  • Přítomnost nebo absence rukojeti. Ve druhém případě se korok otáčí pomocí otevřeného trubkového klíče nebo plynového klíče.
  • Materiál těla a korok. Pro jejich výrobu se používají kovy s nízkým třením - mosaz a litina.

Ples

Sharovy 3kh běžící jeřáb je evoluční vývoj předchozího návrhu:

  1. Kork získal tvar pravidelné kuličky s tvarovanou štěrbinou a povrch s nejvyšší kvalitou zpracování, který zaručuje minimální zatížení.
  2. Těsnost zajišťují teflonové nebo PTFE sedačky - materiály s minimálním koeficientem tření.
  3. Dřík je utěsněn o-kroužkem - gumou nebo polymerem.
Vzhled výrobku.

Jaký je výsledek?

  • Jeřábový zdroj není menší než 500 operací (častěji - 2000 a více).
  • Opravy a údržba jsou omezeny na vzácné utažení matice, při stlačení těsnění stopky.
  • Spínací síla jeřábu je mnohem menší než u korkových jeřábů.

Mimochodem: je úměrná jmenovitému průměru jeřábu. V případě velkých rozměrů lze pro spínání použít převodovky s manuální převodovkou nebo servomotory.

Cena třícestných jeřábů obou typů se mírně liší, což činí korkovitější a obtížněji udržovatelné korkové výrobky s nízkou poptávkou ve vytápěcích a vodovodních systémech.

Aplikace

Kde se používají třícestné jeřáby? Samozřejmě nás zajímá především jejich instalace do instalatérských systémů s vlastními rukama.

Systémy podlahového vytápění, okruhy tepelného akumulátoru

V obou případech je vytvořen částečně nezávislý topný okruh s vlastním oběhovým čerpadlem. Pro úpravu teploty používá částečnou recirkulaci zpětného chladiva.

Tři průchody jsou umístěny na připojení napájecího zdroje a propojky s návratem; To je ten, který umožňuje nastavit teplotu směsi.

Jeřáb 3 umožňuje nastavení teploty podlahového vytápění.

Užitečné: pro automatizaci řízení teploty je často dodáván servopohon, který nastavuje teplotu v závislosti na naměřených hodnotách dálkového snímače teploty.

Montáž měřidel

Jedním z problémů mechanických tlakoměrů je přilnutí šipky při dlouhotrvajícím provozu pod tlakem. Pro uvolnění tlaku bez demontáže zařízení se používá třícestný průchod: když se rukojeť otočí, zablokuje nejen kontrolní vývod linky, ale také uvolňuje tlak nad zátkou nebo kuličkou přes vypouštěcí otvor.

Trojcestný ventil pod měřidlem vám umožní uvolnit tlak bez demontáže zařízení.

Nastavení topných zařízení

Právě v této funkci byly tříprostorové jeřáby použity v již zmíněných chruščovských domcích. Byly instalovány na připojení dolní vložky k radiátoru a propojkám.

Tento jeřáb má čtyři pracovní polohy:

  1. Veškerá voda prochází radiátorem, přičemž propojka je zablokována.
  2. Voda prochází propojkou a radiátorem.
  3. Při uzavření chladiče prochází voda přes propojku.
  4. Jumper a chladič jsou zcela zablokovány, oběh ve stoupači je blokován.

Vedle trvalých úniků na skladu byla poslední pozice jeřábu pro vlastníky a jejich sousedy spousta problémů: nalezení viníka v nepřítomnosti ohřevu z celého stoupání se někdy stalo netriviálním úkolem.

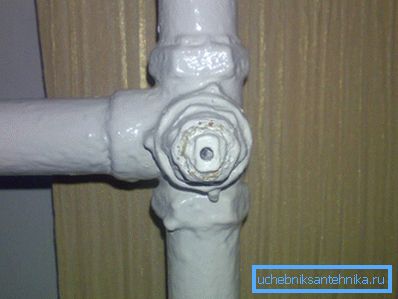

Toto jednoduché zařízení poskytlo několik generací zámečníků s bolestem hlavy.

Vzhledem k tomu, že jsme se dotýkali tohoto pochybného návrhu, autor si dovolí doporučit konfiguraci ventilů na topném zařízení, což v budoucnu přinese minimální problémy:

  • Kulový ventil je instalován na spodní přípojce k chladiči po překladu. Normální, dva průchodky.
  • Na horní vložce - také po tlumícím zařízení. Je nahoře - protože shromažďuje méně kalů a nečistot, které mohou ovlivnit škrcení radiátoru.
  • Propojka se provádí bez uzavíracích ventilů, ale s jmenovitým průměrem o jeden krok menší než řídicí vedení přívodních trubek.

Jedná se o montážní instrukce, která zajistí maximální teplo s flexibilním nastavením přenosu tepla a úplnou nepřítomností problémů pro vlastníka a sousedy.

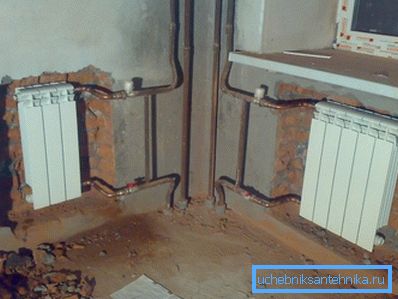

Na fotografii - nejpravděpodobnější schéma zapojení radiátorů.

Závěr

Doufáme, že jsme mohli odpovědět na všechny otázky, které se v čtečce shromáždily. Další informace o zařízení, typech a funkcích používání třícestných jeřábů naleznete v videu v tomto článku. Úspěchy!
