100 mm kulový ventil: zařízení, klasifikace, porovnání s

Jak kulový ventil DU100? Jaký druh tohoto výrobku lze najít v prodeji? Existují nějaké funkce pro montáž produktu? Jak to vypadá na pozadí alternativ - šnekových ventilů a šoupátek? Zjistíme to.

První známost

Výstavba

Hlavním konstrukčním prvkem je kulový kohoutkový ventil s průchozím kanálem. Zpravidla se jeho průměr rovná průměru připojeného potrubí. Tyč vložená do drážky šroubu je vyvedena přes tělo a je dodávána s vhodnou rukojetí nebo převodovkou. Funkce utěsnění se provádí pomocí polymerových sedel pod kuličkou a prstencovým těsněním kolem stopky.

Jaké materiály lze použít pro výrobu kulových kohoutů?

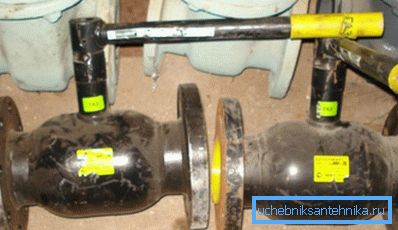

Užitečné: v závislosti na pracovních podmínkách může mít rukojeť odlišné barevné značení. Navrženo pro studenou vodu, teplou vodu a topení, kulový kohout o průměru 100 mm je označen červeně; výrobky s omezenou tepelnou odolností - modrá. Žlutá znamená, že ventil je pro plyn.

Druhy

Jeřáby lze klasifikovat podle několika kritérií.

Typ těla

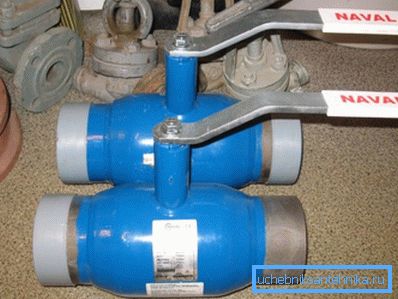

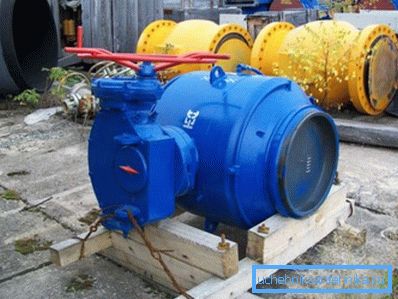

Může být celá svařená a odpojitelná.

• V prvním případě, jako bonus, majitel obdrží větší odolnost skříně hydraulickému tlaku.: s nárůstem průměru se síla tahu stěn zvyšuje úměrně k průřezu. Cena je téměř nulová udržovatelnost výrobku: maximálně je možné v něm vyměnit opotřebovaný těsnicí materiál kolem stopky.

• Ve druhém případě v případě potřeby vyměňte všechny opotřebované konstrukční prvky. - sedla, zásoby a dokonce i samotnou kuličku.

Obvykle jsou části těla s velkým průměrem spojeny čepy.

Připojení potrubí

To lze provést třemi zcela tradičními způsoby:

1. Závit Spojení s velkým průměrem však není příliš oblíbené vzhledem k tomu, že je obtížné utěsnit a utáhnout.
2. Svařováním Délka trysek pro svařování a významná hmotnost tělesa ventilu neumožňují nebezpečné přehřátí polymerních těsnění během svařování.
3. Příruby. Poskytují rychlou montáž a demontáž jeřábu.

Přírubový kulový ventil DN 100 může naopak patřit do dvou podkategorií. Obecně platí, že montážní rozměry přírubového kulového kohoutu DN 100 přesně odpovídají montážním rozměrům ocelového ventilu 30s33nzh, který umožňuje výměnu trubek bez svařování.

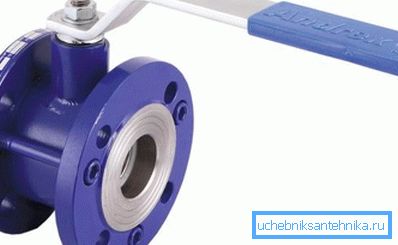

Při instalaci nových potrubí se však používají kratší, tzv. Mezipřírubové ventily.

Těsnění uzávěru

Při malých průměrech trubek je těsnění kuličky zajištěno jednoduchým stlačením sedadel při montáži těla.

Při větších velikostech brány je však použito více řešení.

1. Ples je instalován mezi sedadlami s malou mezerou. Je tlačen na požadované sedlo tlakem pracovního média.
2. Sedlo je vyrobeno z pružinové pružiny, které zajišťuje potřebnou přítlačnou sílu i při některém opotřebení fluoroplastu nebo teflonu.

Montáž

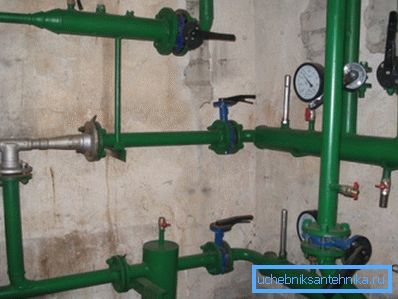

Provádí se v libovolné pracovní poloze. Jediným omezením je pohodlné umístění rukojeti nebo kormidla převodovky. Směr proudění vody je irelevantní, což je jasně naznačeno absencí šipky na těle.

Srovnání s alternativami

Jak vypadá kulový přírubový ventil DU100 na pozadí přírubového ventilu a šoupátkového ventilu stejné velikosti? Jaký typ ventilu bych měl vybrat?

Porovnejme je několika způsoby.

Hydraulický odpor

1. Kulový ventil s plným otvorem má téměř žádný odpor vůči pohybu toku: v něm nejsou žádné otáčky a přechody.
2. Ventil je v tomto ohledu poněkud nižší než kulový ventil. Zvedl všechny tváře a klín částečně v potoku. Kromě toho jsou přítomny průměry mezi zrcátky, které způsobují turbulentní proudění.
3. Šroubový ventil - jasný outsider. Navíjecí otáčky těla a relativně malý otvor v sedle způsobují pokles tlaku po tomto prvku uzavíracího ventilu.

Instalace

1. Jak již bylo řečeno, instalační příručka pro kulový ventil neumožňuje žádné svobody. Je schopen pracovat v libovolné poloze a v jakémkoliv směru proudění vody.

1. Ventil není žádoucí namontovat pouze volant. Tím se ucpávka vysune velmi nepohodlně.
2. Kromě toho musí být ventil namontován tak, aby pracovní médium tlačilo na ventil zespodu. Jinak po nějaké době je ventil nevyhnutelný.

Mimochodem: odtrhávání ventilu protiproudem je doprovázeno hydraulickým nárazem - prochází potrubím vysokotlaké přední části. Mezi důsledky patří odpojení armatur a závitů, slzy ohebných spojů, zlomky podél švů elektrických svařovaných trubek a rozbité zátky radiátorů.

Služby

1. V případě kulového kohoutu se po několika stovkách cyklů otevírání a zavírání smaží až k utažení matice na těsnění dříku.
2. Šroubový ventil potřebuje pravidelné balení (a to i při volnoběhu) ucpávky a (někdy) výměnu těsnění.

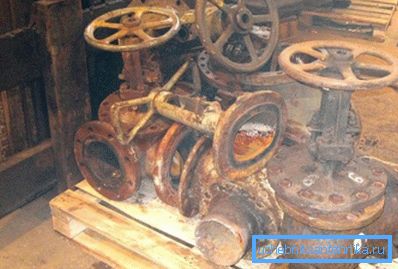

3. V případě ventilu je periodické balení žlábku doplněno potřebou broušení přetěžovaných ložisek tváří a zrcadel.

Závěry

Jsou docela zřejmé: kulové kohouty v moderních ventilech nemají vážné konkurenty. Výjimkou mohou být pouze výrobky pro zvláštní podmínky (vysoké teploty, korozní média atd.).

Video v tomto článku tradičně nabídne čtenáři další materiály. Úspěchy!
